1適用范圍
該標準適用于船用起重機回轉裝置的減速器。
2分類

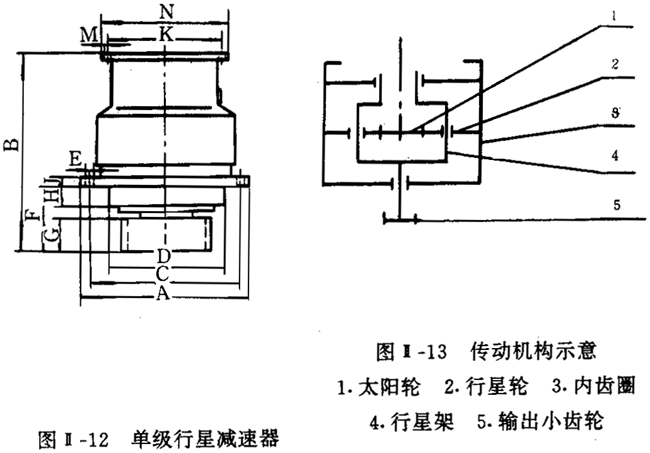

(1)單級行星減速器見圖Ⅱ-12,傳動機構示意圖見圖Ⅱ-13。

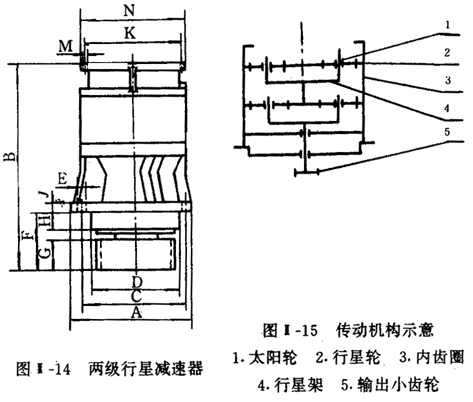

(2)兩級行星減速器見圖Ⅱ-14,傳動機構示意圖見圖Ⅱ-15。
3基本參數和外形尺寸
搪玻璃罐專用機架型號尺寸(見表Ⅱ-115)。
標記示例:
額定輸出轉矩為63kN·m,公稱速比為14的減速器;
減速器PGB63-14 GB11870-89。
4技術要求
(1)減速器應符合標準的要求,并按照經規定程序批準的圖樣和技術文件制造。
(2)減速器工作環境溫度為-20~45℃減速器采用浸油潤滑,潤滑油溫度不高于80℃,軸承溫度不高于85℃。
(3)噪聲小于80dB(A)
(4)減速器可正反兩向旋轉,并與液壓馬達配套使用。
減速器在運轉過程中,不得有異常振動、沖擊、發熱等現象。
(5)內齒圈精度不低于7級;太陽輪、行星輪精度不低于6級;輸出小齒輪精度不低于9級。
上述精度等級都按GB10095規定。
(6)在船舶縱橫傾5°時,減速器仍能正常工作。
(7)密封面不得有漏油現象。
(8)減速器外表面的油漆應美觀、牢固、均勻、色澤一致,不得有起層或剝落。
表Ⅱ-115基本參數和外形尺寸
型號 |
額定輸出轉矩
(kN·m) |
輸入工作轉速
(r/min) |
常用公
稱速比 |
結構
型式 |
外形尺寸 |
A |
B |
C |
D |
E |
F |
PGB25 |
25 |
40~100 |
4.5
5
5.6 |
單級
減速 |
φ600 |
683 |
φ540 |
φ400h7 |
8-30φ |
210.5 |
PGB40 |
340 |
6.3
7.1
8 |
φ800 |
726.5 |
φ740 |
261.5 |
PGB63 |
6 |
11.2
12.5
14 |
兩級
減速 |
φ620 |
1034 |
φ540 |
φ440h7 |
8-φ39 |
295.5 |
PGB90 |
90 |
18
18
20 |
φ700 |
φ620 |
φ480h7 |
12-φ36 |
338.5 |
PGB112 |
112 |
22.4
25
28 |
φ780 |
1236 |
φ700 |
φ580h7 |
12-φ39 |
PGB140 |
140 |
31.5
35.5
40 |
φ900 |
φ820 |
φ640h7 |
型號 |
外形尺寸 |
輸入端矩形花鍵公稱尺寸 |
輸出小齒輪 |
質量
(kg) |
G |
H |
J |
K |
M |
N |
模數(mm) |
齒數 |
變位系數 |
PGB25 |
110 |
70 |
40 |
φ400 |
9-M20 |
φ450 |
8-72×62×12
GB1144 |
18 |
14 |
+0.4 |
700 |
PGB40 |
141 |
10-82×72×12
GB1144 |
16 |
850 |
PGB63 |
155 |
90 |
50 |
φ470 |
φ520 |
22 |
15 |
1100 |
PGB90 |
185 |
100 |
24 |
1450 |
PGB112 |
195 |
27 |
1800 |
PGB140 |
10-92×82×12
GB1144 |
2200 |
5.試驗方法
(1)減速器在試驗臺上進行出廠試驗。試驗工況和時間按表Ⅱ-規定進行。
表Ⅱ-116試驗工況和時間1)
輸入工作轉速(%) |
額定輸出轉矩(%) |
試驗時間 |
100 |
0 |
2 |
25 |
0.5 |
50 |
75 |
100 |
4 |
50 |
125 |
0.5 |
150 |
1)正反轉時間各半。輸出小齒輪不參加試驗。
(2)在全負荷試驗時,測量油溫及軸承溫度,觀察各密封面有無漏油現象。在減速器四周1米處測量噪聲 。
(3)直觀的檢查減速器在運轉過程中的振動、沖擊現象。
(4)試驗后檢查齒輪接觸情況。
(5)用于試驗的各種儀器均應具有有效合格證。
