該標準包括單級、兩級和三級三個系列的NGW型漸開線直齒圓柱齒輪行星減速器。主要用于冶金、礦山等機械設備。其適用條件如下:
高速軸最高轉數不超過1500r/min。
齒輪圓周速度不超過10m/s;
工作環境溫度為-40℃到+45℃;
1型式與尺寸

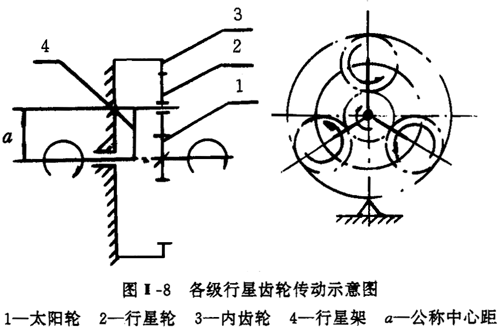

(1)單級減速器及組成兩級和三級減速器的各級行星齒輪傳動機械示意圖如下:

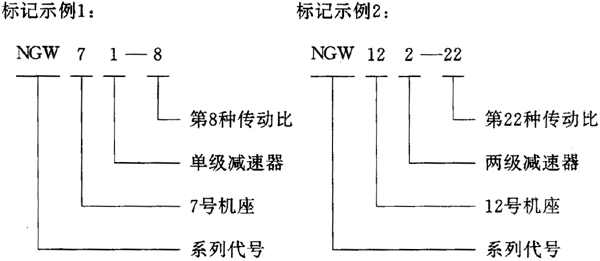

(2)型號與標記減速器的型號,包括減速器的系列代號、機座號、傳動級數。
系列代號:NGW如圖所示,這種減速器的特點是內嚙合和外嚙合之間公用著行星齒輪,故取“內、公、外”三字的漢語拼意字頭組成“NGW”代表系列代號。
規格;機座號、傳動級數及傳動比代號用順序數字表示之。
(3)型式與尺寸見表Ⅱ-44、表Ⅱ-45、表Ⅱ-46。
表Ⅱ-44單級減速器型式、尺寸
表1
機座號 |
型號
規格 |
公稱
傳動比i0 |
外形及中心高 |
軸伸 |
地腳尺寸 |
質量
kg |
L |
B |
H |
H0 |
R |
d |
D |
l1 |
l2 |
t1 |
b1 |
t2 |
b2 |
L1 |
L2 |
L3 |
L0 |
B1 |
d1 |
h |
1 |
NGW
11 |
2.8-4.5 |
530 |
280 |
295 |
1250-0.5 |
125 |
35 |
50 |
55 |
85 |
38.5 |
10 |
55 |
16 |
215 |
165 |
25 |
105 |
220 |
M16 |
20 |
53 |
5-12.5 |
477 |
30 |
50 |
33 |
8 |
57 |
50 |
2 |
NGW
21 |
2.8-4.5 |
604 |
305 |
325 |
1400-0.5 |
140 |
40 |
60 |
70 |
105 |
43.5 |
12 |
65.5 |
18 |
245 |
185 |
30 |
115.5 |
235 |
M20 |
25 |
80 |
5-12.5 |
535 |
35 |
55 |
38.5 |
10 |
60.5 |
73 |
3 |
NGW
31 |
2.8-4.5 |
632 |
350 |
365 |
1600-0.5 |
160 |
45 |
70 |
70 |
105 |
49 |
14 |
76 |
20 |
260 |
200 |
30 |
125 |
270 |
M20 |
25 |
100 |
5-12.5 |
569 |
40 |
70 |
43.5 |
12 |
62 |
98 |
4 |
NGW
41 |
2.8-4.5 |
734 |
380 |
425.5 |
1800-0.5 |
180 |
50 |
80 |
85 |
105 |
55 |
16 |
87 |
24 |
290 |
230 |
30 |
156 |
320 |
M24 |
30 |
147 |
5-12.5 |
634 |
45 |
70 |
50 |
14 |
72 |
128 |
5 |
NGW
51 |
2.8-4.5 |
845 |
420 |
463.5 |
2000-0.5 |
200 |
55 |
90 |
85 |
115 |
60 |
16 |
97 |
24 |
310 |
250 |
30 |
196.5 |
360 |
M24 |
35 |
213 |
5-12.5 |
729 |
50 |
85 |
55 |
16 |
80.5 |
193 |
6 |
NGW
61 |
2.8-4.5 |
886 |
475 |
524 |
2250-0.5 |
225 |
60 |
100 |
105 |
125 |
65.5 |
18 |
108 |
28 |
360 |
290 |
35 |
202.5 |
405 |
M30 |
40 |
289 |
5-12.5 |
731 |
55 |
85 |
60 |
16 |
67.5 |
264 |
7 |
NGW
71 |
2.8-4.5 |
933 |
535 |
574 |
2500-0.5 |
250 |
65 |
110 |
105 |
140 |
70.5 |
18 |
119 |
32 |
375 |
305 |
35 |
213 |
465 |
M30 |
40 |
359 |
5-12.5 |
800 |
60 |
105 |
65.5 |
18 |
80 |
301 |
8 |
NGW
81 |
2.8-4.5 |
1042 |
590 |
634 |
2800-0.5 |
280 |
75 |
120 |
115 |
160 |
81 |
20 |
129 |
32 |
440 |
350 |
45 |
219 |
510 |
M36 |
45 |
449 |
5-12.5 |
899 |
65 |
105 |
70.5 |
18 |
86 |
399 |
9 |
NGW
91 |
2.8-4.5 |
1141 |
660 |
721 |
3150-0.5 |
315 |
85 |
130 |
125 |
165 |
92 |
24 |
140 |
36 |
475 |
385 |
45 |
225.5 |
570 |
M36 |
45 |
604 |
5-12.5 |
976 |
75 |
115 |
81 |
20 |
70.5 |
542 |
10 |
NGW
101 |
2.8-4.5 |
1261 |
745 |
800 |
3550-0.5 |
355 |
95 |
150 |
140 |
200 |
103 |
28 |
161 |
40 |
525 |
425 |
50 |
251 |
645 |
M42 |
50 |
810 |
5-12.5 |
1073 |
85 |
125 |
92 |
24 |
78 |
732 |
11 |
NGW
111 |
2.8-4.5 |
1355 |
840 |
891 |
4000-0.5 |
400 |
105 |
170 |
160 |
200 |
113 |
28 |
181 |
40 |
580 |
480 |
50 |
263 |
740 |
M42 |
55 |
1060 |
5-12.5 |
1145 |
95 |
140 |
103 |
28 |
73 |
990 |
12 |
NGW
121 |
2.8-4.5 |
1500 |
950 |
1013 |
4500-0.5 |
455 |
115 |
190 |
160 |
240 |
124 |
32 |
202 |
45 |
680 |
560 |
60 |
288 |
820 |
M48 |
60 |
1638 |
5-12.5 |
1286 |
105 |
160 |
113 |
28 |
73 |
1475 |
