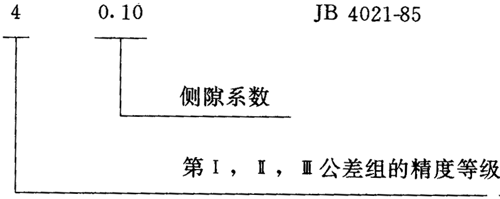

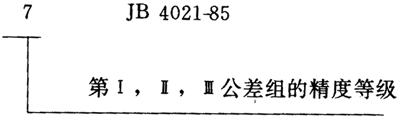

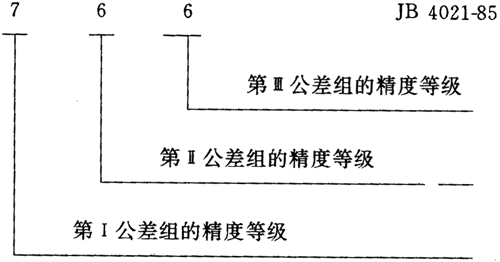

表2-9齒坯公差

齒輪精度等級^1）		4	5	6	7	8
孔	尺寸公差形狀公差	IT4²^）	IT5	IT6	IT7
軸	尺寸公差形狀公差	IT4	IT5		IT6
頂圓直徑^3）		IT6		IT7

1）當三個公差組的精度等級不同時，按最高的精度等級確定公差值。

2）IT——標準公差。

3）當頂圓不作測量齒深和齒厚的基準時，尺寸公差按IT11給定。但不大于0.1m_n。

表2-10齒坯基準面徑向和端面跳動公差^1） (μm)

分度圓直徑		精度等級
大于	到		4	5和6	7和8
-	125		7	11	18
125	400		9	14	22
400	800		12	20	32
800	1600		18	28	45
1600	2500		25	40	63
2500	4000		40	63	100

1）當以頂圓作基準面時，表2-10就指頂圓的徑向跳動。

表2-11齒距累積公差F_P¹^）及K個齒距累積公差F_PK²^）值（μm）

精度等級	L （mm）
精度等級	2～32	＞35 ～50	＞50 ～80	＞80 ～160	＞160 ～315	＞315 ～630	＞630 ～1000	＞1000 ～1600	＞1600 ～2500	＞2500 ～3150	＞3150 ～4000	＞4000 ～5000	＞500 ～7200
4	8	9	10	12	18	25	32	40	45	56	63	71	80
5	12	14	16	20	28	40	50	63	71	90	100	112	125
6	20	22	25	32	45	63	80	100	112	140	160	180	200
7	28	32	36	45	63	90	112	140	160	200	224	250	280
8	40	45	50	63	90	125	160	200	224	280	315	355	400

1)F_P和F_PK按分度圓弧長L查表。

查F_P時，取

L=1/2πd=πm_nZ/2cosβ

查F_PK時，取

L=Km_n/2cosβ[K為2到小于Z/2的整數]

2）除特殊情況外，對于F_PK，K值規定取為小于Z/6或Z/8的最小整數.

式中:d——分度圓直徑；

m_n——法向模數；

Z——齒數；

β——分度圓螺旋角。

表2-12齒圈徑向跳動公差F_r值

精度等級	法向模數 （mm）	分度圓直徑
精度等級	法向模數 （mm）	～125	＞125～400	＞400～800	＞800～1600	＞1600～2500	＞2500～4000
4	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	9 11 13 - - -	10 13 14 16 20 -	11 13 14 18 22 28	- 14 16 18 22 28	- - 18 20 25 32	- - - 22 25 32
5	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	14 16 20 22 - -	16 18 22 25 32 -	18 20 22 28 36 45	- 22 25 28 36 45	- - 28 32 40 50	- - - 36 40 50
6	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	22 28 32 36 - -	25 32 36 40 50 -	28 32 36 45 56 71	- 36 40 45 56 71	- - 45 50 63 80	- - - 56 63 80
7	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	36 45 50 56 - -	40 50 56 63 80 -	45 50 56 71 90 112	- 56 63 71 90 112	- - 71 80 100 125	- - - 90 100 125
8	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	50 63 71 80 - -	56 71 80 90 112 -	63 71 80 100 125 160	- 80 90 100 125 160	- - 100 112 140 180	- - - 125 140 180

表2-13齒距極限偏差（±f_pt）的f_pt值

精度等級	法向模數 （mm）	分度圓直徑
精度等級	法向模數 （mm）	～125	＞125～400	＞400～800	＞800～1600	＞1600～2500	＞2500～4000
4	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	4.0 5.0 5.5 - - -	4.5 5.5 6.0 7.0 90 -	5.0 5.5 7.0 8.0 10 13	- 6.0 7.0 8.0 10 13	- - 8.0 9.0 11 14	- - - 10 11 14
5	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	6 8 9 10 - -	7 9 10 11 14 -	8 9 10 11 13 16	- 10 11 13 16 20	- - 13 14 18 22	- - - 16 18 22
6	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	10 13 14 16 - -	11 14 16 18 22 -	13 14 18 20 25 32	- 16 18 20 25 32	- - 20 22 28 36	- - - 25 28 36
7	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	14 18 20 22 - -	16 20 22 25 32 -	18 20 25 28 36 -	- 22 25 28 36 45	- - 28 32 40 50	- - - 36 40 50
8	≥2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～25 ＞25～40	20 25 28 32 - -	22 28 32 36 45 -	25 28 36 40 50 63	- 32 36 40 50 63	- - 40 45 56 71	- - - 50 56 71

表2-14齒向公差F_β

(一個軸向齒距內齒向公差f_β值)¹^） (μm)

精度等級	齒輪寬度（軸向齒距）
精度等級	～40	＞40～100	＞100～160	＞160～250	＞250～400	＞400～630
4 5	5.5 7	8.0 10	10 12	12 16	14 18	17 22
6	9	12	16	19	24	28
7	11	16	20	24	28	34
8	18	25	32	38	45	55

1)一個軸向齒距內齒向公差按軸向齒距查表。

表2-15公法線長度變動公差F_w值 (μm)

精度等級	齒輪寬度（軸向齒距）
精度等級	～125	＞125～400	＞400～800	＞800～1600	＞1600～2500	＞2500～4000
4	8.0	10	12	16	18	25
5	12	16	20	25	28	40
6	20	25	32	40	45	63
7	28	36	45	56	71	90
8	40	50	63	80	100	125

表2-16軸線平行度公差

x方向軸線平行度公差f_x=F_β	F_β見表2-14
y方向軸線平行度公差f_y=1/2F_β

表2-17中心距極限偏差±f_a值 (μm)

精度等級	中心距
精度等級	～120	＞120 ～180	＞180 ～250	＞250 ～315	＞315 ～400	＞400 ～500	＞500 ～630	＞630 ～800	＞800 ～1000	＞1000 ～1250	＞1250 ～1600	＞1600 ～2000	＞2000 ～2500	＞2500 ～3150
4	11	12.5	14.5	16	18	20	22	25	28	33	39	46	50	67.5
5；6	17.5	20	23	26	28.5	31.5	35	40	45	52	62	75	87	105
7；8	2.7	31.5	36	40.5	44.5	48.5	55	62	70	82	97	115	140	165

表2-18弦齒8深極限偏差±E_h值^1） (μm)

精度等級	法向模數 （mm）	分度圓直徑
精度等級	法向模數 （mm）	～50	＞50 ～80	＞80 ～120	＞120 ～200	＞200 ～320	＞320 ～500	＞500 ～800	＞800 ～1250	＞1250 ～2000	＞2000 ～3150	＞3150 ～4000
4	2～3.5 ＞3.5～6.3 ＞6～10	13 16	14 17 20	15 18 22	17 20 24	19 22 26	22 24 27	24 27 30	- 30 33	- 33 36	- 36 40	- 40 48
5；6	2～3.5 ＞3.5～6.3 ＞6～10 ＞10～16	16 20	18 21 25	19 23 27	21 25 30	24 27 32	27 30 34	30 34 37	37 41	41 45	45 50	50 60
7；8	2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	20 25 - - -	22 26 32 - -	24 28 34 42 -	27 30 36 45 65	30 34 40 48 70	32 36 42 50 75	- 40 45 55 75	- 50 55 65 90	- 45 50 60 80	- - 60 70 99	- - 65 75 100

1）對于雙圓弧齒輪，弦齒深極限偏差取±0.75E_h。

表2-19齒根圓直徑極限偏差±E_df值^1） (μm)

精度等級	法向模數 （mm）	分度圓直徑
精度等級	法向模數 （mm）	～50	＞50 ～80	＞80 ～120	＞120 ～200	＞200 ～320	＞320 ～500	＞500 ～800	＞800 ～1250	＞1250 ～2000	＞2000 ～3150	＞3150 ～4000
4	2～3.5 ＞3.5～6.3 ＞6.3～10	20 25	22 27 36	25 30 38	29 34 42	31 38 45	36 42 50	42 48 54	- 54 60	- - 64	- - 80	- - -
5；6	2～3.5 ＞3.5～6.3 ＞6.3～10	25 31 -	28 34 45	31 37 48	34 42 52	39 48 56	45 52 63	52 60 67	67 75	- 80	- 100	- -
7；8	2～3.5 ＞3.5～6.3 ＞6.3～10 ＞10～16 ＞16～32	30 40 - - -	34 44 55 - -	38 48 60 75 -	44 50 65 80 120	50 55 70 85 125	55 66 75 90 130	- 70 80 100 140	- 80 90 110 150	- - 100 120 160	- - - 140 180	- - - 160 200

1)對于雙圓弧齒輪，齒根圓直徑極限偏差取±0.75E_df。

表2-20接觸跡線長度和位置偏差^1）

<, TD width="13%">

±0.15m_n

精度等級	單圓弧齒輪		雙圓弧齒輪
	接觸跡線位置偏差	按齒長不少于工作齒長%	接觸跡線位置偏差	按齒長不少于開作齒長%
			第一條	第二條
4	95	±0.11m_n	95	75
5 6	±0.20m_n	90	±0.15m_n	90	70
				90	60
7 8	±0.25m_n	85	±0.18m_n	85	50
				80	40

1）m_n——法向模數。

表2-21接觸斑點

精度等級	單圓弧齒輪		雙圓弧齒輪
	按齒高不少于工作齒高（%）	按齒高不少于工作齒高（%）	按齒高不少于工作齒高（%）	按齒高不少于工作齒高（%）
	按齒高不少于工作齒高（%）	按齒高不少于工作齒高（%）	按齒高不少于工作齒高（%）	第一條	第二條
4	60	95	40	95	90
5	55	95	45	95	85
6	50	90	50	90	80
7	45	85	55	85	70
8	40	80	60	80	60
