      ZK行星齒輪減速器適用范圍、型式尺寸(ZBJ19018-89)
        詳細介紹:
      發布時間:2007-6-25 16:35:38
      分享到:

      1.適用范圍
      ZK行星齒輪減速器系列標準是為礦井提升機配套使用的專用系列標準,也可用于礦山、冶金、水泥建材、能源等其他機械設備上。該標準有單級ZKD、單級派生ZKP及兩級ZKL三個系列。傳動比范圍i=4~40,傳動轉矩TP=55060~1390330N·m,或組成245種不同的減速器。
      2.型式尺寸
      ①減速器分單級傳動(ZKD)、單級派生傳動(ZKP)、兩級傳動(ZKL)三種型式(見表8-142、表8-143及表8-144)。

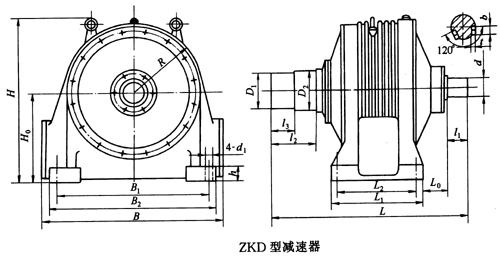

      表8-142ZKD減速器的外形尺寸
      ZK行星齒輪減速器適用范圍、型式尺寸
      機座號
      型號
      外形尺寸及中心高
      軸伸尺寸
      L
      B
      H
      H0
      R
      d
      b×t
      l1
      D1/D2(u8)
      l3/l2
      1
      ZKD1
      1469
      1206
      1043
      500
      480
      140
      37.7×11
      250
      198/200
      125/230
      2
      ZKD2
      1670
      1340
      1167
      560
      535
      160
      42.1×12
      300
      238/240
      150/280
      3
      ZKD3
      1865
      1586
      1445
      710
      640
      180
      44.9×12
      300
      298/300
      180/335
      4
      ZKD4
      2015
      1815
      1610
      800
      735
      220
      57.1×18
      350
      338/340
      200/375
      5
      ZKD5
      2400
      2060
      1875
      900
      850
      250
      64.6×18
      410
      398/400
      240/440
      6
      ZKD6
      2700
      2450
      2170
      1120
      925
      280
      72.1×20
      470
      438/440
      270/500
      7
      ZKD7
      3105
      2774
      2445
      1250
      1040
      320
      81×22
      470
      478/480
      300/560

      機座號
      型號
      地 腳 尺 寸
      質量m/kg
      L1
      L2
      L0
      B1
      B2
      d1
      h
      1
      ZKD1
      580
      460
      202
      1020
      1140
      56
      70
      2212~2244
      2
      ZKD2
      720
      590
      247
      1140
      1270
      56
      80
      2960~3010
      3
      ZKD3
      850
      700
      268
      1360
      1515
      66
      90
      4764~4871
      4
      ZKD4
      900
      740
      273
      1550
      1740
      66
      100
      6171~6532
      5
      ZKD5
      1160
      890
      295
      1760
      2000
      78
      120
      10300~10500
      6
      ZKD6
      1350
      1100
      350
      2100
      2350
      91
      180
      16842~17165
      7
      ZKD7
      1465
      1160
      430
      2300
      2690
      107
      180
      27168~27228

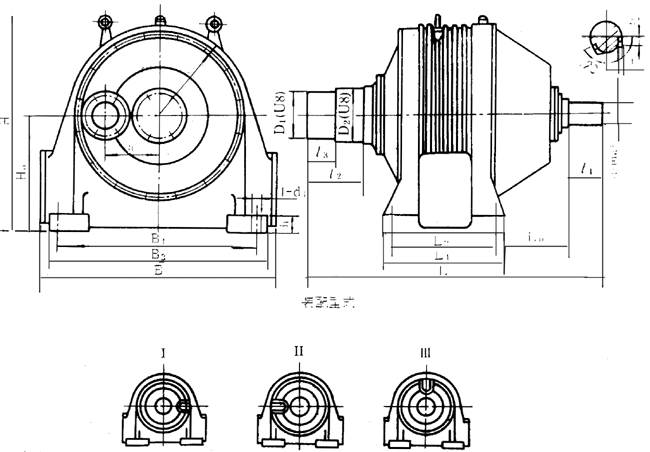

      表8-143ZKP減速器裝配型式及外形尺寸
      ZK行星齒輪減速器適用范圍、型式尺寸
      機座號
      型號
      外形尺寸及中心高
      軸伸尺寸
      L
      B
      H
      H0
      R
      d(m6)
      b×t
      l1
      D1/D2(u8)
      l3/l2
      1
      ZKP1
      1435
      1206
      1043
      500
      480
      110
      30.1×9
      165
      198/200
      125/230
      2
      ZKP2
      1660
      1340
      1167
      560
      535
      130
      33×10.3
      200
      238/240
      150/280
      3
      ZKP3
      1900
      1586
      1445
      710
      640
      160
      42.1×12
      240
      298/300
      180/335
      4
      ZKP4
      2100
      1815
      1610
      800
      735
      170
      43.5×12
      300
      338/340
      200/375
      5
      ZKP5
      2400
      2060
      1875
      900
      850
      180
      44.9×12.4
      300
      398/400
      240/440
      6
      ZKP6
      2890
      2450
      2170
      1120
      925
      220
      57.1×16
      350
      438/440
      270/500
      7
      ZKP7
      3171
      2774
      2445
      1250
      1040
      280
      72.1×20
      470
      478/480
      300/560

      機座號
      型號
      地 腳 尺 寸
      質量m/kg
      L1
      L2
      L0
      B1
      B2
      d1
      h
      1
      ZKP1
      580
      460
      302
      1020
      1140
      56
      70
      2475~2526
      2
      ZKP2
      720
      590
      365
      1140
      1270
      56
      80
      3390~3430
      3
      ZKP3
      850
      700
      364
      1360
      1515
      66
      90
      5382~5505
      4
      ZKP4
      900
      740
      442
      1550
      1740
      66
      100
      7112~7667
      5
      ZKP5
      1160
      890
      445
      1760
      2000
      78
      120
      11620~11700
      6
      ZKP6
      1350
      1100
      620
      2100
      2350
      91
      180
      19390~19634
      7
      ZKP7
      1465
      1160
      655
      2300
      2690
      107
      180
      28505~28625

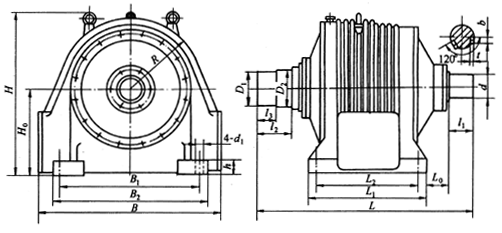

      表8-144ZKL減速器外形尺寸
      ZK行星齒輪減速器適用范圍、型式尺寸
      機座號
      型號
      外形尺寸及中心高
      軸伸尺寸
      L
      B
      H
      H0
      R
      d(m5)
      b×t
      l1
      D1/D2(u8)
      l3/l2
      1
      ZKL1
      1443
      1176
      1038
      500
      460
      90
      25.6×8
      130
      198/200
      125/230
      2
      ZKL2
      1660
      1340
      1167
      560
      535
      110
      30×19
      165
      238/240
      150/280
      3
      ZKL3
      1860
      1586
      1445
      710
      640
      120
      33.2×10
      210
      298/300
      180/335
      3A
      ZKL3A
      1940
      1640
      1408
      710
      650
      140
      37.7×11
      190
      318/320
      199.5/370
      4
      ZKL4
      2055
      1812
      1642
      800
      735
      140
      37.7×11
      250
      338/340
      200/375
      5
      ZKL5
      2370
      2068
      1875
      900
      850
      160
      42.1×12
      300
      398/400
      240/440
      6
      ZKL6
      2690
      2450
      2170
      1120
      925
      180
      44.9×12
      300
      438/440
      270/500
      7
      ZKL7
      2980
      2715
      2445
      1250
      1050
      200
      51×14
      350
      478/480
      300/560

      機座號
      型號
      地 腳 尺 寸
      質量m/kg
      L1
      L2
      L0
      B1
      B2
      d1
      h
      1
      ZKL1
      720
      600
      190
      960
      1105
      56
      70
      2482~2521
      2
      ZKL2
      820
      690
      220
      1140
      1270
      56
      80
      3464~3515
      3
      ZKL3
      920
      760
      246
      1360
      1515
      66
      90
      5385~5519
      3A
      ZKL3A
      1030
      870
      210
      1380
      1570
      65
      100
      5693~5762
      4
      ZKL4
      1040
      880
      268
      1550
      1740
      66
      100
      6742~7115
      5
      ZKL5
      1300
      1030
      275.5
      1760
      2000
      78
      120
      11290~11488
      6
      ZKL6
      1440
      1180
      290
      2100
      2350
      91
      150
      18952~19226
      7
      ZKL7
      1720
      1420
      300
      2300
      2640
      107
      180
      27198~27330
      ②型號和示例
      a.型號

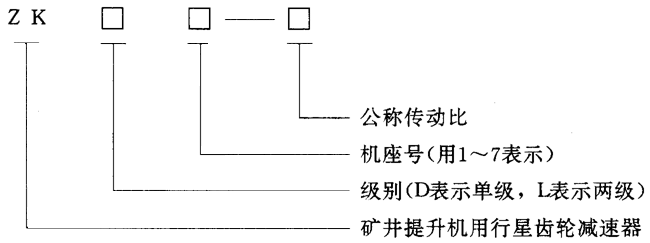

      單級和兩級行星齒輪減速器
      ZK行星齒輪減速器適用范圍、型式尺寸

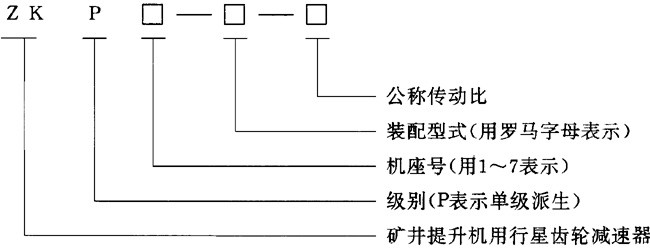

      單級派生型行星齒輪減速器
      ZK行星齒輪減速器適用范圍、型式尺寸
      b.標記示例
      a)4號機座,兩級減速,傳動比i=20礦井提升機用行星齒輪減速器:ZKL4-20。
      b)4號機座,單級派生,傳動比i=11.2,第Ⅱ種裝配型式礦井提升機用行星齒輪減速器:ZKP4-Ⅱ11.2。
