7.減速器的安裝、使用與維護
①減速器輸入軸直接與原動機連接時,推薦采用彈性聯軸器,減速器輸出軸直接與工作機連接時,推薦采用齒式聯軸器或其他非剛性聯軸器,聯軸器不得用錘擊裝到軸上。
②減速器應牢固地安裝在穩定的水平基礎上,排油槽的油應能排除,且冷卻空氣循環流暢。
③減速器、原動機和工作機之間必須仔細對中,其誤差不得大于所用聯軸器的許用補償量。
④減速器安裝后用手轉動必須靈活,無卡死現象。蝸桿軸了在和蝸輪軸承的軸向間隙應符合技術要求的規定。
⑤安裝好的減速器在正式使用以前,應進行空載、部分額定載荷間歇運轉1~3h后方可正式運轉。運轉應平穩、無沖擊、無異常振動和噪聲及漏油等現象,最高油溫不得超過100℃。并按本標準檢查蝸輪齒面接觸斑點,如發現故障,應及時排除。

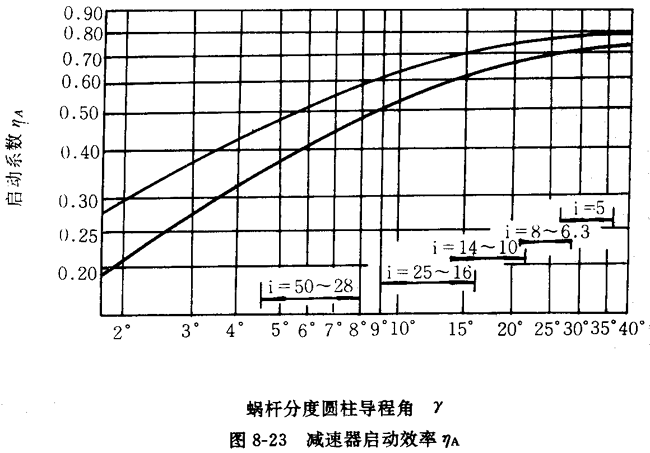

⑥減速器的啟動效率見圖8-23。
⑦減速器的注油量按表8-140的規定。
表8-140減速器的注油量的規定
中心距a(mm) |
63 |
80 |
(99)
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
油量(L) |
0.8 |
1.5 |
2.6 |
4.5 |
6 |
8.5 |
12 |
15 |
20 |
26 |
35 |
48 |
63 |
82 |
112 |
200 |
⑧減速器潤滑油更換。
a.減速器(或新更換的蝸桿副)第一次使用時,當運轉150~300h后須更換潤滑油,在以后的使用中應定期檢查油的質量。對于混入雜質或變質的油須及時更換。一般情況下,對于長期連續工作的減速器,須第500~3000h換油一次。
b減速器應加入與原來使用牌號相同的油,不得與不同牌號的油相混用。牌號相同而粘度不同的油允許混合使用。
c.在換油過程中,蝸輪應使用與運轉時間相同片號的油進行清洗(用煤油等會損害密封件,并影響潤滑油的性能)。
d.工作中,當發現油溫溫升超過80℃或油溫超過100℃及產生不正常的噪聲等現象時,應停止使用,檢查原因。如因齒面膠合等原因所致,必須排除故障,更換潤滑油后,方可繼續運轉。
⑨減速器應定期檢修。發現擦傷、膠合及顯著磨損,必須采取有效措施。備件必須按標準制造,更新的備件必須過過跑合和負荷試車后,才能正式使用。
⑩用戶應有合理的使用維護規章制度,對減速器的運轉情部和檢驗中發現的部題應作認真記錄。減速器所用軸承見表8-141。
表8-141減速器所用軸承選擇
中心距a(mm) |
63 |
80 |
100 |
125 |
140 |
160 |
180 |
200 |
225 |
250 |
280 |
315 |
355 |
400 |
450 |
500 |
蝸桿
軸承 |
型號 |
7304 |
7305 |
7308 |
7309 |
7310 |
7311 |
7312 |
7312
2215
2
1 |
7312
2215
2
1 |
7314
2217
2
1 |
7314
2217
2
1 |
7317
2220
2
1 |
7317
2220
2
1 |
7320
2320
2
1 |
7326
2326
2
1 |
7328
2328
2
1 |
數量 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
蝸輪
軸承 |
型號 |
7507 |
7508 |
7510 |
7512 |
7514 |
7515 |
7517 |
7318 |
7320 |
7322 |
7324 |
7326 |
7328 |
7532 |
7536 |
7540 |
數量 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
