4.試驗方法與驗收規則
①減速器的裝配合格后應全部進行跑合試驗。試驗前應注入規定的潤滑油,在額定轉速下,正、反向運轉各不少于1小時,運轉應平穩,不得有沖擊、異常振動和噪聲、聯接緊固件松動、漏油滲油等現象。蝸輪齒面接觸區位置應符合表8-128的規定。
②負荷試驗應按標準規定的額定轉速和額定負荷進行,并應符合以下要求:
a.在額定轉速下,分別按25%,50%,75%,100%的額定負荷四級加載,每級載荷持續的時間達到溫度平衡兩小時為止。
b.成批生產同一規格的減速器,允許抽試10%(不足10臺者應抽試一臺)抽試不合格時應再抽試20%,仍不合格,應全部進行試驗。
c.對于換向工作或未注明旋轉方向的減速器,應進行正、反兩向試驗,單向工作的減速器允許單向試驗,但試驗時的旋轉方向必須與工作時相同。
d.蝸輪齒面接觸區位置、大小應符合表8-128的規定。雙向運轉時,蝸輪輪齒兩側接觸區對稱對蝸輪中心平面。
e.對連續工作制的減速器油池溫升不得超過80℃,油池溫度不得超過100℃。
f.對間斷工作制的減速器,應主要檢查減速器運轉是否安全可靠。
g.減速器運轉應平穩。不得有沖擊、異常振動和噪聲,各密封處接合處不得有漏油、滲油現角。
h.負荷試驗完成后,應填寫試驗報告。
③減速器驗收時檢驗項目:
a.嚙合側隙、接觸區位置和大;
b.軸承間隙;
c.負荷試驗報告;
d.油漆和外觀質量。

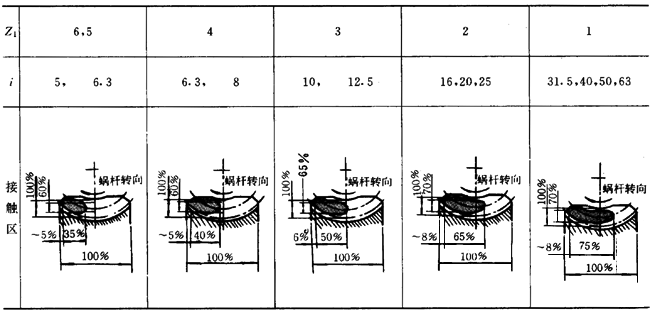

表8-128蝸輪齒面接觸區位置大小
5.包裝、運輸、貯存
①減速器軸伸與鍵外表面涂防銹油脂,并用塑料膜包嚴捆扎好。
②減速器蝸桿副、軸、軸承涂潤滑油脂。
③減速器應墊穩、卡緊、固定于包裝箱內,防止產品在運輸中發生竄動和移動。木箱內壁應襯有防水石油瀝表油氈。
④箱面應采用不退色的涂料或油墨,按減速器位置將“↑”(向上)標志;到站(港)及收貨單位;產品型號,名稱及數量;出廠編號及箱號;箱體尺寸(長、寬、高)凈重與毛重;裝箱日期;發站(港)及發貨單位;清晰、牢固的噴刷在箱體的兩側面。
⑤說明書、合格證、裝箱單等隨機文件應用塑料袋封裝,并放在包裝箱內。
