      圓柱蝸桿減速器裝配型式和外形尺寸(JB/ZQ4390-86)
        詳細介紹:
      發布時間:2007-6-25 15:47:21
      分享到:

      該標準為一級傳動的阿基米德圓柱蝸桿減速器。適用于蝸桿嚙合處滑動速度不大于7.5m/s,蝸桿轉速不超過1500r/min,工作環境溫度為-40~+40℃,并可正、反方向運轉的場合。
      1裝配型式和外形尺寸

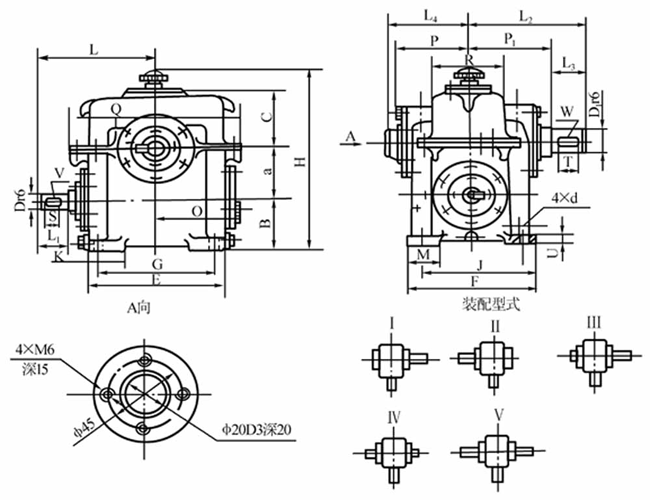

      表8-105WD80~WD120型式尺寸
      圓柱蝸桿減速器裝配型式和外形尺寸
      WD80~WD120減速器安裝尺寸見下表
      型號
      a
      B
      C
      D
      D1
      E
      F
      G
      H
      J
      K
      L
      L1
      L2
      L3
      L4
      WD80
      80
      90
      105
      20
      35
      190
      200
      150
      305
      160
      60
      190
      50
      158
      58
      90
      WD100
      100
      110
      135
      25
      40
      240
      210
      180
      375
      170
      70
      225
      60
      182
      82
      100
      WD120
      120
      120
      150
      30
      45
      270
      220
      200
      420
      180
      80
      275
      80
      197
      82
      110
      型號
      M
      O
      P
      P1
      S
      T
      U
      V(b×h)
      W(b×h)
      d
      轉動慣量kg.m
      質量kg
      WD80
      60
      120
      83.5
      100
      40
      50
      20
      6×6
      10×8
      18
      0.265×10~3
      36.5~38.5
      WD100
      70
      145
      90
      100
      40
      60
      20
      8×7
      12×8
      18
      0.84×10~3
      53~65
      WD120
      80
      165
      102
      115
      50
      60
      20
      8×7
      14×9
      18
      1.79×10~3
      75.4~81.7

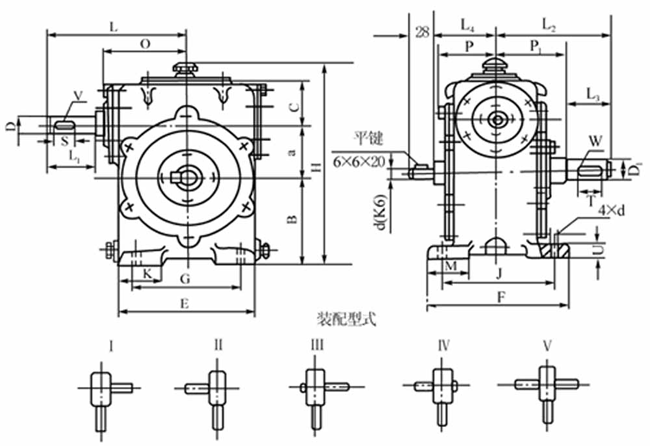

      表8-106WD150~WD360型式尺寸
      圓柱蝸桿減速器裝配型式和外形尺寸
      型號
      a
      B
      C
      D
      D1
      E
      F
      G
      H
      J
      K
      L
      L1
      L2
      L3
      L4
      WD150
      150
      150
      165
      35
      65
      370
      340
      310
      513
      280
      100
      303
      58
      315
      105
      190
      WD180
      180
      180
      190
      40
      70
      430
      360
      360
      593
      300
      120
      362
      82
      345
      105
      215
      WD210
      210
      210
      215
      45
      80
      490
      400
      400
      683
      320
      140
      412
      82
      385
      130
      225
      WD250
      250
      250
      265
      50
      90
      570
      430
      440
      813
      360
      160
      442
      82
      395
      130
      240
      WD300
      300
      300
      320
      70
      120
      670
      500
      520
      968
      420
      200
      535
      105
      465
      165
      270
      WD360
      360
      360
      370
      80
      150
      840
      610
      650
      1138
      440
      240
      640
      130
      575
      200
      340
      型號
      M
      O
      P
      P1
      Q
      R
      S
      T
      U
      V(b×h)
      W(b×h)
      d
      轉動慣量kg.m
      質量/kg
      WD150
      90
      230
      180
      210
      455
      200
      50
      100
      30
      10×8
      18×11
      22
      3.11×10~3
      146~163
      WD180
      90
      270
      205
      240
      515
      230
      60
      100
      30
      12×8
      20×12
      22
      7.63×10~3
      295~327.5
      WD210
      100
      300
      215
      255
      585
      250
      70
      140
      30
      14×9
      22×14
      22
      23.50×10~3
      298~344
      WD250
      120
      340
      225
      265
      665
      270
      80
      125
      40
      14×9
      25×14
      26
      79×10~3
      480~513
      WD300
      150
      405
      255
      300
      765
      310
      90
      140
      50
      20×12
      32×18
      32
      143×10~3
      771~904
      WD360
      180
      490
      325
      375
      905
      360
      110
      180
      50
      22×14
      36×20
      39
      223.13×10~3
      1195~1395

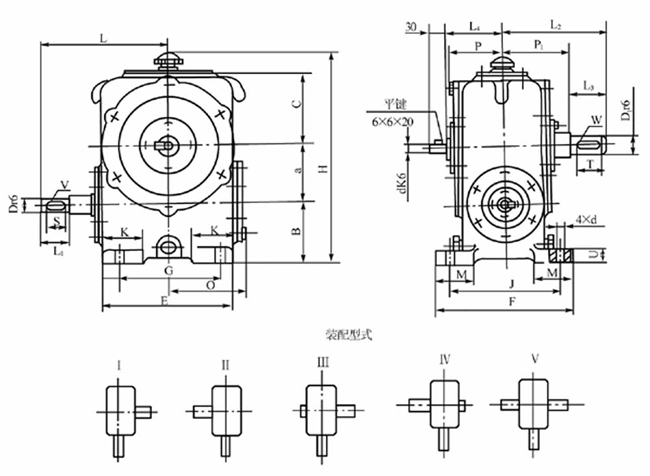

      表8-107WS(蝸桿在上)圓柱蝸桿減速器,WS80~WS120型式尺寸
      圓柱蝸桿減速器裝配型式和外形尺寸
      型號
      a
      B
      C
      D
      D1
      E
      F
      G
      H
      J
      K
      L
      L1
      L2
      L3
      L4
      WS80
      80
      120
      65
      20
      35
      190
      200
      150
      295
      160
      60
      190
      50
      158
      58
      90
      WS100
      100
      140
      70
      25
      40
      240
      210
      180
      340
      170
      70
      225
      60
      182
      82
      100
      WS120
      120
      160
      75
      30
      45
      270
      220
      200
      385
      180
      80
      275
      80
      197
      82
      110

      型號
      M
      O
      P
      P1
      S
      T
      U
      V(b×h)
      W(b×h)
      d
      轉動慣量(kg·m2
      質量
      WS80
      60
      120
      83.5
      100
      40
      50
      20
      6×6
      10×8
      18
      0.265×10-3
      36.7~39
      WS100
      70
      145
      90
      100
      40
      60
      20
      8×7
      12×8
      18
      0.84×10-3
      53~65
      WS120
      80
      165
      102
      115
      50
      60
      20
      8×7
      14×9
      18
      1.79×10-3
      73.4~79
      表8-108WS150~WS360型式尺寸
      圓柱蝸桿減速器裝配型式和外形尺寸
      WS減速器150~360安裝尺及裝配型式
      型號
      a
      B
      C
      D
      D1
      E
      F
      G
      H
      J
      K
      L
      L1
      L2
      L3
      L4
      M
      N
      WS150
      150
      210
      105
      35
      65
      370
      340
      310
      513
      280
      100
      303
      58
      315
      105
      190
      90
      245
      WS180
      180
      250
      125
      40
      70
      430
      360
      360
      603
      300
      120
      362
      82
      345
      105
      215
      90
      250
      WS210
      210
      280
      135
      45
      80
      490
      400
      400
      673
      320
      140
      412
      82
      385
      130
      225
      100
      282
      WS250
      250
      330
      145
      50
      90
      570
      430
      440
      773
      360
      160
      442
      82
      395
      130
      240
      120
      325
      WS300
      300
      390
      165
      70
      120
      670
      500
      520
      903
      420
      200
      535
      105
      465
      165
      270
      150
      385
      WS360
      360
      460
      200
      80
      150
      840
      610
      650
      1068
      440
      240
      640
      130
      575
      200
      340
      180
      470

      型號
      O
      P
      P1
      Q
      R
      S
      T
      U
      V
      W
      d
      轉動慣量(kg·m2
      質量(Kg )
      WS150
      230
      180
      210
      455
      200
      50
      100
      30
      10×8
      18×11
      22
      3.11×10-3
      146~163
      WS180
      270
      205
      240
      515
      230
      60
      100
      30
      12×8
      20×12
      22
      7.63×10-3
      263~295.5
      WS210
      300
      215
      255
      585
      250
      70
      110
      30
      14×9
      22×14
      22
      23.50×10-3
      318~364
      WS250
      340
      225
      265
      665
      270
      80
      125
      40
      14×9
      25×14
      26
      79.00×10-3
      484~547
      WS300
      403
      255
      300
      765
      310
      90
      140
      50
      20×12
      32×18
      32
      143.00×10-3
      761~894
      WS360
      490
      325
      375
      965
      360
      110
      180
      50
      22×14
      36×20
      39
      223.13×10-3
      1290~1450
