小模數漸開線圓柱齒輪精度圖樣標注（一）（GB2363-90）

詳細介紹：

發布時間：2007-6-23 11:49:16

分享到：

8圖樣標注
8.1在齒輪工作圖上，應標注齒輪的精度等級和側隙種類。
8.2標注示例

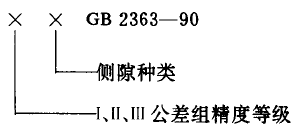

8.2.1齒輪的三個公差組精度指標，采用相同的精度等級時，標注為：

例：齒輪的Ⅰ、Ⅱ、Ⅲ公差組精度等級同為7級，側隙種類為g，標注為：

7 g GB 2363—90

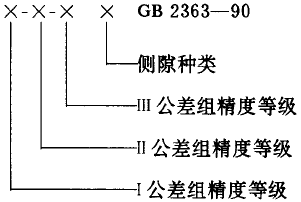

8.2.2齒輪的三個公差組精度指標，采用不同的精度等級時，標注為：

例：齒輪的Ⅰ公差組精度等級為7級，Ⅱ公差組精度等級為7級，Ⅲ公差組精度等級為6級，側隙種類為f標注為：

7—7—6 f GB2363—90

8.2.3當自行規定齒輪傳動側隙時，側隙種類不標注。此時可在相應側隙指標的公稱尺寸上標注其上下下偏差。

例：齒輪的Ⅰ、Ⅱ、Ⅲ公差組精度等級同為7級，側隙上偏差為-0.008、下偏差-0.050，標注為：

表2齒輪各檢驗項目的公差或極限偏差

精度等級	代號	法向模數 m_n mm	分度圓直徑d,mm
			≤12	＞12 ～20	＞20 ～32	＞32 ～50	＞50 ～80	＞80 ～125	＞125 ～200	＞200 ～315	＞315 ～400
			μm
3	F_i′	0.1～0.5	7	7.5	8	8.5	9	10	11	12	13
	F_i′	＞0.5～1.0＜	7.5	8	8.5	9	10	11	12	13	14
	F_i″	0.1～0.5	4	5	6	7	8	9	10	11	12
	F_i″	＞0.5～1.0＜	5	6	7	8	9	10	11	12	13
	F_P	0.1～＜1.0	4	5	5	6	7	8	9	10	11
	F_Pk	0.1～＜1.0	2	3	3	4	4	4	5	6	7
	F_r	0.1～0.5	3	3.5	4	4.5	5	5.5	6	6.5	7
	F_r	＞0.5～1.0＜	4	4.5	4.5	5	5.5	6	6.5	7	8
	f_i′	0.1～0.5	3	3	3	2	2	2	2	2	2
	f_i′	＞0.5～1.0＜	4	4	4	3	3	3	3	3	3
	f_i″	0.1～0.5	3
	f_i″	＞0.5～1.0＜	4
	f_Pt	0.1～＜1.0	2	2	2	2	2	2	2.5	2.5	2.5
	f_f	0.1～0.5	3	3	3	2	2	2	2	2	2
	f_f	＞0.5～1.0＜	4	4	4	3	3	3	3	3	3
	f_pb	0.1～0.5	1.5
	f_pb	＞0.5～1.0＜	2
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	2			3			4
4	F_i′	0.1～0.5	11	11.5	12	13	14	15	17	19	21
	F_i′	＞0.5～1.0＜	11.5	12	13	14	15	16	18	20	22
	F_i″	0.1～0.5	8	9	10	11	12	13	14	15	16
	F_i″	＞0.5～1.0＜	9	10	11	12	13	14	15	16	17
	F_P	0.1～＜1.0	7	8	9	10	11	12	13	16	19
	F_Pk	0.1～＜1.0	4	4	5	6	6	7	8	9	11
	F_r	0.1～0.5	5	6	6	7	8	9	10	11	12
	F_r	＞0.5～1.0＜	6	7	7	8	9	10	11	12	13
	f_i′	0.1～0.5	5	5	5	4	4	4	4	4	4
	f_i′	＞0.5～1.0＜	6	6	6	5	5	5	5	5	5
	f_i″	0.1～0.5	4
	f_i″	＞0.5～1.0＜	6
	f_Pt	0.1～＜1.0	3	3	3	3	3	3	3.5	4	4.5
	f_f	0.1～0.5	4	4	4	3	3	3	2	2	2
	f_f	＞0.5～1.0＜	5	5	5	4	4	4	4	4	4
	f_pb	0.1～0.5	3
	f_pb	＞0.5～1.0＜	3.5
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	3			4			5
5	F_i′	0.1～0.5	18	19	20	21	22	25	27	296	32
	F_i′	＞0.5～1.0＜	19	20	21	22	24	26	28	30	34
	F_i″	0.1～0.5	15	16	17	18	19	20	22	24	26
	F_i″	＞0.5～1.0＜	17	18	19	20	21	22	24	26	28
	F_P	0.1～＜1.0	11	12	14	16	18	20	22	26	30
	F_Pk	0.1～＜1.0	6	7	8	9	10	11	13	15	17
	F_w	0.1～＜1.0	4	5	6	7	8	10	12	14	16
	F_r	0.1～0.5	8	9	10	11	12	13	14	16	18
	F_r	＞0.5～1.0＜	9	10	11	12	13	14	16	18	20
	f_i′	0.1～0.5	7	7	7	6	6	6	6	6	6
	f_i′	＞0.5～1.0＜	8	8	8	7	7	7	7	7	7
	f_i″	0.1～0.5	7
	f_i″	＞0.5～1.0＜	9
	f_Pt	0.1～＜1.0	3.5	3.5	4	4.5	5	5.5	6	7	7
	f_f	0.1～0.5	6	6	6	5	5	5	4	4	4
	f_f	＞0.5～1.0＜	7	7	7	6	6	6	5	5	5
	f_pb	0.1～0.5	4
	f_pb	＞0.5～1.0＜	5
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	5			6			8
6	F_i′	0.1～0.5	24	26	28	30	32	34	38	42	46
	F_i′	＞0.5～1.0＜	26	28	30	32	34	37	40	46	50
	F_i″	0.1～0.5	21	22	24	26	28	30	32	34	36
	F_i″	＞0.5～1.0＜	24	25	26	28	30	32	34	36	38
	F_P	0.1～＜1.0	16	18	20	22	24	28	32	36	42
	F_Pk	0.1～＜1.0	9	10	11	12	14	16	18	20	24
	F_w	0.1～＜1.0	6	7	8	10	12	14	16	18	22
	F_r	0.1～0.5	13	14	15	16	18	20	22	26	30
	F_r	＞0.5～1.0＜	15	16	17	18	20	22	24	28	32
	f_i′	0.1～0.5	10	10	10	10	10	10	10	10	10
	f_i′	＞0.5～1.0＜	12	12	12	12	12	11	11	11	11
	f_i″	0.1～0.5	10
	f_i″	＞0.5～1.0＜	12
	f_Pt	0.1～＜1.0	5	5.5	6	6.5	7	8	9	10	11
	f_f	0.1～0.5	8	8	8	7	7	7	6	6	6
	f_f	＞0.5～1.0＜	10	10	10	9	9	8	8	8	8
	f_pb	0.1～0.5	7
	f_pb	＞0.5～1.0＜	8
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	6			8			10
7	F_i′	0.1～0.5	34	36	38	40	44	48	52	58	64
	F_i′	＞0.5～1.0＜	36	38	40	42	46	50	54	62	70
	F_i″	0.1～0.5	30	32	34	36	38	40	42	45	48
	F_i″	＞0.5～1.0＜	34	36	38	40	42	44	46	48	52
	F_P	0.1～＜1.0	23	25	28	32	36	40	46	52	58
	F_Pk	0.1～＜1.0	12	14	16	18	20	24	27	30	33
	F_w	0.1～＜1.0	8	10	12	14	16	20	24	28	32
	F_r	0.1～0.5	18	20	22	24	26	28	32	36	40
	F_r	＞0.5～1.0＜	20	22	24	26	28	30	34	38	42
	f_i′	0.1～0.5	15	15	15	13	13	13	13	13	13
	f_i′	＞0.5～1.0＜	20	20	20	17	17	15	15	15	15
	f_i″	0.1～0.5	14
	f_i″	＞0.5～1.0＜	18
	f_Pt	0.1～＜1.0	7	8	9	10	11	12	13	14	15
	f_f	0.1～0.5	11	11	11	10	10	9	9	9	9
	f_f	＞0.5～1.0＜	13	13	13	12	12	11	11	11	11
	f_pb	0.1～0.5	10
	f_pb	＞0.5～1.0＜	11
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	9			12			15
8	F_i″	0.1～0.5	42	44	46	48	50	54	58	62	66
	F_i″	＞0.5～1.0＜	48	50	52	54	56	60	64	68	72
	F_P	0.1～＜1.0	32	35	40	45	50	55	62	70	80
	F_Pk	0.1～＜1.0	18	20	22	25	28	32	36	40	46
	F_w	0.1～＜1.0	12	14	17	20	24	28	32	38	44
	F_r	0.1～0.5	26	28	30	32	36	40	44	48	52
	F_r	＞0.5～1.0＜	28	30	32	36	40	44	48	52	56
	f_i″	0.1～0.5	20
	f_i″	＞0.5～1.0＜	25
	f_Pt	0.1～＜1.0	12	13	14	15	16	17	18	19	20
	f_f	0.1～0.5	15	15	15	14	14	13	13	13	13
	f_f	＞0.5～1.0＜	18	18	18	16	16	14	14	14	14
	f_pb	0.1～0.5	14
	f_pb	＞0.5～1.0＜	15
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	11			15			19
9	F_i″	0.1～0.5	54	56	58	60	62	65	70	75	80
	F_i″	＞0.5～1.0＜	62	64	66	68	70	75	80	85	90
	F_w	0.1～＜1.0	15	18	21	25	30	35	40	47	55
	F_r	0.1～0.5	32	34	37	40	45	50	55	60	65
	F_r	＞0.5～1.0＜	35	37	40	45	50	55	60	65	70
	f_i″	0.1～0.5	25
	f_i″	＞0.5～1.0＜	30
	f_Pt	0.1～＜1.0	16	17	18	19	20	22	25	27	30
	f_f	0.1～0.5	20	20	20	18	18	18	16	16	16
	f_f	＞0.5～1.0＜	25	25	25	22	22	22	20	20	20
	F_β	齒寬b,mm	≤10			＞10～20			＞20～40
	F_β	公差，μm	11			15			19
10	F_i″	0.1～0.5	60	65	70	75	80	85	90	95	100
	F_i″	＞0.5～1.0＜	70	75	80	85	90	95	100	105	110
	F_r	0.1～0.5	40	42	45	50	56	62	68	76	85
	F_r	＞0.5～1.0＜	44	46	50	56	62	68	74	80	90
	f_i″	0.1～0.5	30
	f_i″	＞0.5～1.0＜	35
	f_f	0.1～0.5	25	25	25	23	23	23	20	20	20
	f_f	＞0.5～1.0＜	30	30	30	27	27	27	25	25	25
11	F_r	0.1～0.5	50	55	60	65	70	75	85	95	105
11	F_r	＞0.5～1.0＜	55	60	65	70	75	80	90	100	110
12	F_r	0.1～0.5	65	70	75	80	85	90	105	115	130
12	F_r	＞0.5～1.0＜	75	80	85	90	95	100	110	120	135

表3 3級精度側隙指標的極限限偏差

分度圓直徑 d mm	法向模數 m_n mm
		側隙種類
		h	g	f	e	d	h	g	f	e	d	h	g	f	e	d
		μm
≤12	0.1～0.5	0 -6	-4 -10	-6 -12	-10 -17	-15 -22	-3 -8	-9 -14	-12 -17	-19 -26	-27 -34	-1 -3	-3 -5	-5 -7	-8 -11	-11 -14
≤12	＞0.5～＜1.0	0 -7	-4 -11	-6 -13	-10 -18	-15 -23	-3 -7	-9 -13	-12 -16	-18 -24	-25 -31	-2 -4	-4 -6	-6 -8	-9 -12	-12 -15
＞12～20	0.1～0.5	0 -7	-5 -12	-7 -14	-12 -20	-18 -26	-4 -9	-12 -17	-16 -21	-24 -32	-34 -42	-2 -4	-5 -7	-7 -9	-9 -12	-13 -16
＞12～20	＞0.5～＜1.0	0 -8	-5 -13	-7 -15	-12 -20	-18 -26	-4 -9	-12 -17	-15 -20	-21 -28	-31 -38	-2 -4	-5 -7	-7 -9	-9 -12	-13 -16
＞20～32	0.1～0.5	-1 -9	-7 -15	-10 -18	-15 -23	-23 -31	-6 -12	-17 -23	-23 -29	-30 -39	-45 -54	-2 -4	-6 -8	-8 -10	-11 -14	-17 -20
＞20～32	＞0.5～＜1.0	-1 -9	-7 -15	-10 -18	-15 -24	-23 -32	-5 -10	-15 -20	-20 -25	-29 -37	-42 -50	-2 -4	-6 -8	-8 -10	-12 -15	-17 -20
＞32～50	0.1～0.5	-1 -9	-8 -16	-12 -20	-17 -26	-27 -36	-6 -12	-19 -25	-27 -33	-35 -45	-54 -64	-2 -4	-7 -9	-10 -12	-13 -17	-20 -24
＞32～50	＞0.5～＜1.0	-1 -10	-8 -17	-12 -21	-27 -26	-27 -36	-7 -13	-19 -25	-26 -32	-34 -43	-51 -60	-3 -5	-7 -9	-10 -12	-13 -17	-20 -24
＞50～80	0.1～0.5	-1 -10	-9 -18	-14 -23	-21 -30	-31 -40	-7 -14	-22 -29	-32 -39	-43 -54	-63 -74	-3 -5	-8 -10	-11 -13	-15 -19	-22 -26
＞50～80	＞0.5～＜1.0	-1 -10	-9 -18	-14 -23	-21 -31	-31 -41	-6 -13	-20 -27	-30 -37	-42 -52	-61 -71	-3 -5	-8 -10	-11 -13	-16 -20	-23 -27
＞80～125	0.1～0.5	-2 -12	-12 -22	-17 -27	-26 -36	-38 -48	-10 -18	-29 -37	-39 -47	-54 -66	-78 -90	-3 -6	-10 -13	-13 -16	-19 -23	-27 -31
＞80～125	＞0.5～＜1.0	-2 -12	-12 -22	-17 -27	-26 -37	-38 -49	-9 -17	-28 -36	-38 -46	-53 -65	-77 -89	-3 -6	-10 -13	-13 -16	-19 -23	-27 -31
＞125～200	0.1～0.5	-2 -13	-14 -25	-19 -30	-30 -41	-46 -57	-10 -19	-34 -43	-44 -53	-63 -76	-95 -108	-4 -7	-12 -15	-15 -18	-22 -27	-33 -38
＞125～200	＞0.5～＜1.0	-2 -13	-14 -25	-19 -30	-30 -41	-46 -57	-10 -19	-33 -42	-43 -52	-62 -75	-92 -105	-4 -7	-12 -15	-15 -18	-22 -27	-33 -38
＞200～315	0.1～0.5	-3 -15	-17 -29	-23 -35	-37 -49	-55 -67	-13 -22	-40 -49	-53 -62	-77 -92	-113 -128	-5 -8	-14 -17	-18 -21	-27 -32	-39 -44
＞200～315	＞0.5～＜1.0	-3 -16	-17 -30	-23 -36	-37 -49	-55 -67	-14 -23	-41 -50	-54 -63	-76 -91	-111 -126	-5 -8	-15 -18	-19 -22	-27 -32	-39 -44
＞315～400	0.1～0.5	-4 -17	-21 -34	-28 -41	-44 -57	-64 -77	-15 -23	-49 -60	-62 -73	-92 -108	-131 -147	-6 -10	-17 -21	-22 -26	-32 -38	-45 -51
＞315～400	＞0.5～＜1.0	-4 -18	-21 -35	-28 -42	-44 -58	-64 -78	-16 -27	-50 -61	-63 -74	-93 -109	-132 -148	-6 -10	-17 -21	-22 -26	-32 -38	-46 -52
