9.1齒輪的基準軸線，對帶孔的齒輪是指孔的軸線；對于懸臂軸齒輪是指軸頸的軸線；對于雙支承的軸齒輪是指兩軸頸的公共基準軸線。
9.2當需要對齒輪的輪齒順序進行編號時，按標記面向上，正對齒輪基準軸一觀察，按順時針或逆時針?lè)较蚺帕小?/DIV>
9.3當需要區分齒面時，正對標記面，按齒頂在上、齒根在下的狀態觀察，右邊一側稱為右齒面，左邊一側稱為左齒面。
9.4在不要求互換性時，允許以下列要素作為公稱值：
a.實際齒厚的平均值；
b.實際螺旋角的平均值；
c.實際基節的平均值。
這時，齒輪副中相配的另一個齒輪，它的齒厚應根據第一個齒輪的公稱齒厚計算確定。
10圖樣標注
在齒輪零件圖上應標注齒輪的精度等級和齒厚極限偏差的字母代號。
標注示例：
a.齒輪的三個公差組精度同為7級，其齒厚上偏差為F，下偏差為L(zhǎng)：

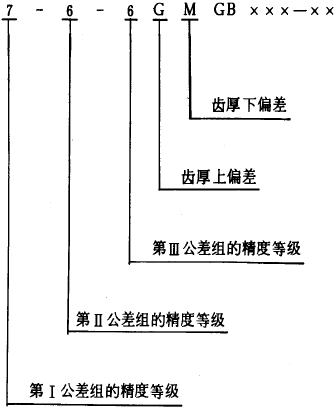

b.齒輪第Ⅰ公差組精度為7級，第Ⅱ公差組精度為6級，第Ⅲ公差組精度為6級，齒厚上偏差為G齒厚下偏差為M：

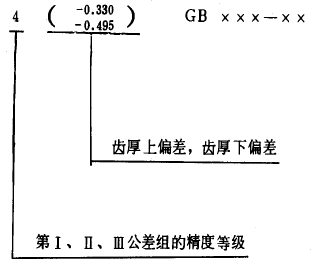

c.齒輪的三個公差組精度同為4級，其齒厚上偏差為-330μm，下偏差為-495μm：
表1齒距累積公差FP及K個周節累積公差FPK值 μm
|
L mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
11.2 |
1.1 |
1.8 |
2.8 |
4.5 |
7 |
11 |
16 |
22 |
32 |
45 |
63 |
90 |
|
11.2 |
20 |
1.6 |
2.5 |
4.0 |
6 |
10 |
16 |
22 |
32 |
45 |
63 |
90 |
125 |
|
20 |
32 |
2.0 |
3.2 |
5.0 |
8 |
12 |
20 |
28 |
40 |
56 |
80 |
112 |
160 |
|
32 |
50 |
2.2 |
3.6 |
5.5 |
9 |
14 |
22 |
32 |
45 |
63 |
90 |
125 |
180 |
|
50 |
80 |
2.5 |
4.0 |
6.0 |
10 |
16 |
25 |
36 |
50 |
71 |
100 |
140 |
200 |
|
80 |
160 |
3.2 |
5.0 |
8.0 |
12 |
20 |
32 |
45 |
63 |
90 |
125 |
180 |
250 |
|
160 |
315 |
4.5 |
7.0 |
11 |
18 |
28 |
45 |
63 |
90 |
125 |
180 |
250 |
355 |
|
315 |
630 |
6.0 |
10 |
16 |
25 |
40 |
63 |
90 |
125 |
180 |
250 |
355 |
500 |
|
630 |
1000 |
8.0 |
12 |
20 |
32 |
50 |
80 |
112 |
160 |
224 |
315 |
450 |
630 |
|
1000 |
1600 |
10 |
16 |
25 |
40 |
63 |
100 |
140 |
200 |
280 |
400 |
560 |
800 |
|
1600 |
2500 |
11 |
18 |
28 |
45 |
71 |
112 |
160 |
224 |
315 |
450 |
630 |
900 |
|
2500 |
3150 |
14 |
22 |
36 |
56 |
90 |
140 |
200 |
280 |
400 |
560 |
800 |
1120 |
|
3150 |
4000 |
16 |
25 |
40 |
63 |
100 |
160 |
224 |
315 |
450 |
630 |
900 |
1250 |
|
4000 |
5000 |
18 |
28 |
45 |
71 |
112 |
180 |
250 |
355 |
500 |
710 |
1000 |
1400 |
|
5000 |
7200 |
20 |
32 |
50 |
80 |
125 |
200 |
280 |
400 |
560 |
800 |
1120 |
1600 |
注：①FP和FPK按分度圓弧長L查表。
②一般對于FPK，K值規定取為小于z/6或z/8的最大整數
表2齒圈徑向跳動公差Fr值 μm
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
2.5
2.8
3.2 |
4
4.5
5 |
6
7
8 |
10
11
13 |
16
18
20 |
25
28
32 |
36
40
45 |
45
50
56 |
71
80
90 |
100
125
140 |
125
160
180 |
160
200
224 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
3.5
4
4.5
5
5.5 |
5.5
6
7
8
9 |
9
10
11
13
14 |
15
16
18
20
22 |
22
25
28
32
36 |
36
40
45
50
56 |
50
56
63
71
80 |
63
71
86
90
100 |
80
100
112
125
160 |
112
140
160
180
224 |
140
180
200
224
280 |
180
224
250
280
355 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
4.5
5
5.5
6
7
8 |
7
8
9
10
11
13 |
11
13
14
16
18
20 |
18
20
22
25
28
32 |
28
32
36
40
45
50 |
45
50
56
63
71
80 |
63
71
80
90
100
112 |
80
90
100
112
125
140 |
100
112
125
160
200
250 |
125
140
160
200
250
315 |
160
180
200
250
315
400 |
200
224
250
315
400
500 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
5
5.5
6
7
8
9 |
8
9
10
11
13
14 |
13
14
16
18
20
22 |
20
22
25
28
32
36 |
32
36
40
45
50
56 |
50
56
63
71
80
90 |
71
80
90
100
112
125 |
90
100
112
125
140
160 |
112
125
140
160
200
250 |
140
160
180
200
250
315 |
180
200
224
250
315
400 |
224
250
280
315
400
500 |
|
1600 |
2500 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
5.5
6
7
8
9
10 |
9
10
11
13
14
16 |
14
16
18
20
22
25 |
22
25
28
32
36
40 |
36
40
45
50
56
63 |
56
63
71
80
90
100 |
80
90
100
112
125
140 |
100
112
125
140
160
190 |
125
140
160
180
224
280 |
160
180
200
224
280
355 |
200
224
250
280
355
450 |
250
280
315
355
450
560 |
|
2500 |
4000 |
1.5～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
6
7
8
9
10
13 |
10
11
13
14
16
20 |
16
18
20
22
25
32 |
25
28
32
36
40
50 |
40
45
50
56
63
80 |
63
71
80
90
100
125 |
90
100
112
125
140
180 |
112
125
140
160
180
224 |
140
160
180
200
224
280 |
180
200
224
250
280
355 |
224
250
280
315
355
450 |
280
315
355
400
450
560 |
表3徑向綜合公差Ft″值 μm
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
- |
- |
- |
14
16
18 |
22
25
28 |
36
40
45 |
50
56
63 |
63
71
80 |
90
112
125 |
140
180
200 |
180
224
250 |
224
280
315 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
- |
- |
- |
20
22
25
28
32 |
32
36
40
45
50 |
50
56
63
71
80 |
71
80
90
100
112 |
90
100
112
125
140 |
112
140
160
180
224 |
160
200
224
250
315 |
200
250
280
355
400 |
250
315
355
400
500 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
25
28
32
36
40
45 |
40
45
50
56
63
71 |
63
71
80
90
100
112 |
90
100
112
125
140
160 |
112
125
140
160
180
200 |
140
160
180
224
280
355 |
180
209
224
280
355
450 |
224
250
280
355
450
560 |
280
315
355
450
560
710 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
28
32
36
40
45
50 |
45
50
56
63
71
80 |
71
80
90
100
112
125 |
100
112
125
140
160
180 |
125
140
160
180
200
224 |
160
180
200
224
280
355 |
200
224
250
280
355
450 |
250
280
315
355
450
560 |
315
355
400
450
560
710 |
|
1600 |
2500 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
32
36
40
45
50
56 |
50
560
63
71
80
90 |
80
90
100
112
125
140 |
112
125
140
160
180
200 |
140
160
180
200
224
280 |
180
200
224
250
315
400 |
224
250
280
315
400
5000 |
280
315
355
400
500
630 |
355
400
450
500
630
800 |
|
2500 |
4000 |
1.5～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
36
40
45
50
56
71 |
56
63
710
80
90
112 |
90
100
112
125
140
180 |
125
140
160
180
200
250 |
160
180
200
224
250
315 |
200
224
250
280
315
400 |
250
280
315
355
400
500 |
315
355
400
450
500
630 |
400
450
500
560
630
800 |
表4齒形公差ff值
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
2.1
2.4
2.5 |
2.6
3.0
3.4 |
3.6
4.0
4.5 |
4.8
5.3
6.0 |
6
7
8 |
8
10
12 |
11
14
17 |
14
20
22 |
22
32
36 |
36
50
56 |
56
80
90 |
100
125
140 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
2.4
2.5
2.6
3.0
3.4 |
3.0
3.2
3.6
4.0
4.8 |
4.0
4.5
5.0
5.5
6.5 |
5.3
6.0
6.5
7.5
9.5 |
7
8
9
11
14 |
9
11
13
16
20 |
13
16
19
22
30 |
18
22
28
32
45 |
28
36
45
50
71 |
45
56
71
80
112 |
71
90
112
125
180 |
112
140
180
200
280 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
2.6
2.8
3.0
3.2
3.8
4.5 |
3.4
3.8
4.0
4.5
5.3
6.5 |
4.5
5.0
5.5
6.0
7.5
9.5 |
6.5
7.0
7.5
9.0
10.5
14 |
9
10
11
13
16
21 |
12
14
16
18
24
30 |
17
20
24
26
36
48 |
25
28
36
40
56
71 |
40
45
56
63
90
112 |
63
71
90
100
140
180 |
100
112
140
160
224
280 |
160
180
224
250
355
450 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
|
3.0
3.2
3.4
3.6
4.2 |
4.2
4.5 ,, , , , ,
4.8
5.0
6.0 |
5.5
6.0
6.5
7.5
8.5 |
8.0
9.0
9.5
10.5
12 |
11
13
14
15
19 |
17
18
20
22
28 |
24
28
30
34
42 |
36
40
45
50
63 |
56
63
71
80
100 |
90
100
112
125
160 |
140
160
180
200
250 |
224
250
280
315
400 |
表5齒距極限±fpt值
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
1.0
1.2
1.4 |
1.6
2.0
2.2 |
2.5
3.2
3.6 |
4.0
5.0
5.5 |
6
8
9 |
10
13
14 |
14
18
20 |
20
25
28 |
28
36
40 |
40
50
56 |
56
71
80 |
80
100
112 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
1.1
1.4
1.6
1.8
2.2 |
1.8
2.2
2.5
2.8
3.6 |
2.8
3.6
4.0
4.5
5.5 |
4.5
5.5
6.0
7.0
9 |
7
9
10
11
14 |
11
14
16
18
22 |
16
20
22
25
32 |
22
28
32
36
45 |
32
40
45
50
63 |
45
56
63
71
90 |
63
80
90
100
125 |
90
112
125
140
180 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.2
1.4
1.8
2.0
2.5
3.2 |
2.0
2.2
2.8
3.2
4.0
5.0 |
3.2
3.6
4.5
5.0
6.0
8.0 |
5.0
5.5
7.0
8.0
10
13 |
8
9
11
13
16
20 |
13
14
18
20
25
32 |
18
20
25
28
36
45 |
25
28
36
40
50
63 |
36
40
50
56
71
90 |
50
56
71
80
100
125 |
71
80
100
112
140
180 |
100
112
140
160
200
250 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
1.2
1.6
1.8
2.0
2.5
3.2 |
2.0
2.5
2.8
3.2
4.0
5.0 |
3.6
4.0
4.5
5.0
6.0
8.0 |
5.5
6.0
7.0
8.0
10
13 |
9
10
11
13
16
20 |
14
16
18
20
25
32 |
20
22
25
28
36
45 |
28
32
36
40
50
63 |
40
45
50
56
71
90 |
56
63
71
80
100
125 |
80
90
100
112
140
180 |
112
125
140
160
200
250 |
|
1600 |
2500 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.6
1.8
2.0
2.2
2.8
3.6 |
2.5
2.8
3.2
3.6
4.5
5.5 |
4.0
4.5
5.0
5.5
7.0
9.0 |
6.0
7.0
8.0
9.0
11
14 |
10
11
13
14
18
22 |
16
18
20
22
28
36 |
22
25
28
32
40
50 |
32
36
40
45
56
71 |
45
50
56
63
80
100 |
63
71
80
90
112
140 |
90
100
112
125
160
200 |
125
140
160
180
224
280 |
|
2500 |
4000 |
1.5～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.8
2.0
2.2
2.5
2.8
3.6 |
2.8
3.2
3.6
4.0
4.5
5.5 |
4.5
5.0
5.5
6.0
7.0
9.0 |
7.0
8.0
9.0
10
11
14 |
11
13
14
16
18
22 |
18
20
22
25
28
36 |
25
28
32
36
40
56 |
36
40
45
50
56
71 |
50
56
63
71
80
100 |
71
80
90
100
112
140 |
100
112
125
140
160
200 |
140
160
180
200
224
280 |
表6基節極限偏差±fpb值
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
1.0
1.2
1.4 |
1.4
1.8
2.0 |
2.4
3.0
3.2 |
3.6
4.5
5.0 |
5
7
8 |
9
11
13 |
13
16
18 |
18
22
25 |
25
32
36 |
36
45
50 |
50
63
71 |
71
90
100 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
1.0
1.2
1.4
1.6
2.0 |
1.6
2.0
2.4
2.6
3.4 |
2.4
3.2
3.6
4.2
5.0 |
4.2
5.0
5.5
6.5
8.5 |
6
8
9
10
13 |
10
13
14
16
20 |
14
18
20
22
30 |
20
25
30
32
40 |
30
36
40
45
60 |
40
50
60
63
80 |
60
71
80
90
112 |
80
100
112
125
160 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.2
1.4
1.6
1.8
2.4
3.0 |
1.8
2.0
2.6
3.0
3.6
4.5 |
3.0
3.2
4.2
4.5
5.5
7.5 |
4.5
5.0
6.5
7.5
9.5
11 |
7
8
10
11
14
18 |
11
13
16
18
22
30 |
16
18
22
25
32
40 |
22
25
32
36
45
60 |
32
36
45
50
63
80 |
45
50
63
71
90
112 |
63
71
90
100
125
160 |
90
100
125
140
180
224 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.2
1.4
1.6
1.8
2.4
3.0 |
1.8
2.4
2.6
3.0
3.6
4.5 |
3.2
3.6
4.2
4.5
5.5
7.5 |
5.0
5.5
6.5
7.0
9.5
11 |
8
9
10
11
14
18 |
13
14
16
18
22
30 |
18
20
22
25
32
40 |
25
30
32
36
45
60 |
36
40
45
50
63
80 |
50
60
67
71
90
112 |
71
80
90
100
125
160 |
100
112
125
140
180
224 |
|
1600 |
2500 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.4
1.6
1.8
2.0
2.4
3.4 |
2.4
2.6
3.0
3.2
4.2
5.0 |
3.6
4.2
4.5
5.0
6.5
8.5 |
5.5
6.5
7.0
8.5
10
13 |
9
10
11
13
16
20 |
14
16
18
20
25
32 |
20
22
25
30
36
45 |
30
32
36
40
50
63 |
40
45
50
60
71
90 |
60
67
71
80
100
125 |
80
90
100
112
140
180 |
112
125
140
160
200
250 |
|
2500 |
4000 |
1.5～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
1.6
1.8
2.0
2.4
2.8
3.4 |
2.6
3.0
3.2
3.6
4.2
5.0 |
4.2
4.5
5.0
5.5
6.5
8.5 |
6.5
7.5
8.5
9.5
10
13 |
10
11
13
14
16
20 |
16
18
20
22
25
32 |
22
25
30
32
36
45 |
32
36
40
45
50
63 |
45
50
60
67
71
90 |
63
71
80
90
1000
125 |
90
100
112
125
140
180 |
125
140
160
180
200
250 |
表7一齒徑向綜合公差fi″
|
分度圓
直徑mm |
法向模數mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
125 |
＞1～3.5
＞3.5～6.3
＞6.3～10 |
- |
- |
- |
7
9
10 |
10
13
14 |
14
18
20 |
20
25
28 |
28
36
40 |
36
45
50 |
45
56
63 |
56
71
80 |
71
90
100 |
|
125 |
400 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25 |
- |
- |
- |
8
10
11
13
16 |
11
14
16
18
22 |
16
20
22
25
32 |
22
28
32
36
45 |
32
40
45
50
63 |
40
50
56
63
80 |
50
63
71
80
100 |
63
80
90
100
125 |
80
100
112
125
160 |
|
400 |
800 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
9
10
11
14
18
22 |
13
14
16
20
25
32 |
18
20
22
28
36
45 |
25
28
32
40
50
63 |
36
40
45
56
71
90 |
45
50
56
71
90
112 |
56
63
71
90
112
140 |
71
80
90
112
140
180 |
90
100
112
140
180
224 |
|
800 |
1600 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16
＞16～25
＞25～40 |
- |
- |
- |
10
11
13
14
18
25 |
14
16
18
20
25
36 |
20
22
25
28
36
50 |
28
32
36
40
50
71 |
40
45
50
56
71
100 |
50
56
63
71
90
125 |
63
71
80
90
112
160 |
80
90
100
112
140
200 |
100
112
125
140
180
250 |
|
1600 |
2500 |
＞1～3.5
＞3.5～6.3
＞6.3～10
＞10～16 |
- |
- |
- |
11
13
14
16 |
16
18
20
22 |
22
25
28
32 |
32
36
40
45 |
45
50
56
63 |
56
63
71
80 |
71
80
90
100 |
90
100
112
125 |
112
125
140
160 |
表8齒向公差Fβ值
|
分度圓
直徑mm |
精度等級 |
|
大于 |
到 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
- |
40 |
2.8 |
3.6 |
4.5 |
5.5 |
7 |
9 |
11 |
18 |
28 |
45 |
71 |
112 |
|
40 |
100 |
4.0 |
5.0 |
6.0 |
8.0 |
10 |
12 |
16 |
25 |
40 |
63 |
100 |
160 |
|
100 |
160 |
5.0 |
6.0 |
8.0 |
10 |
12 |
16 |
20 |
32 |
50 |
80 |
125 |
200 |
|
160 |
250 |
6.0 |
7.5 |
10 |
12 |
16 |
19 |
24 |
38 |
60 |
105 |
160 |
240 |
|
250 |
400 |
7.0 |
9.0 |
12 |
14 |
18 |
24 |
28 |
45 |
75 |
120 |
190 |
300 |
|
400 |
630 |
8.5 |
11 |
14 |
17 |
22 |
28 |
34 |
55 |
90 |
140 |
220 |
360 |
表9軸線平行度公差
