7齒輪副的檢驗和要求
7.1齒輪副的要求包括齒輪副的切向綜合誤差△Fic′、齒輪副的一齒切向綜合誤差△fic′、齒輪副的接觸跡線、齒輪副的接觸斑點以及側隙要求。
如上述齒輪副的四個方面要求均能滿足，則此齒輪副即認為合格。
7.2齒輪副的切向綜合誤差△Fic′及齒輪副的一齒切向綜合誤差△fic′應在裝配后實測、或按單個齒輪的切向綜合誤差△Fi′之和及一齒切向綜合誤差△fi′之和進行考核。齒輪副的切向綜合公差△Fic′及齒輪副的一齒切向綜合公差fic′按附錄C（補充件）規定。
7.3采用設計齒形和設計齒向線時，對接觸斑點的分布位置及大小可自行規定；一般齒輪副斑點的分布位置及大小按附錄C表C2規定。
若接觸斑點的分布位置和大小確有保證時，則此齒輪副中單個齒輪的第Ⅲ公差組項目可不予考核。
7.4齒輪副的軸線平行度公差fx與fy按表9規定。
8側隙
8.1齒輪副的側隙要求，應根據工作條件用最大極限側隙jnmax（或jtmax）與最小極限側隙jnmin（或jtmin）來規定。
8.2中心距極限偏差±fa按表10規定。
8.3齒厚極限偏差的上偏差Ess及下偏差ESi從表11中選用。

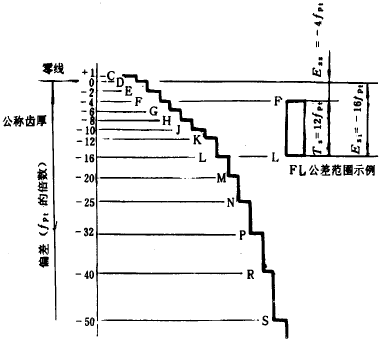

例如：上偏差選用F（等于-4fpt），下偏差選用L（等于-16fpt），則齒厚極限偏差用代號FL表示。參看下圖。
若所選用的齒厚極限偏差超出表11所列14個代號時，允許自行規定。
