      漸開線圓柱齒輪 基本齒廓(GB1358-88)
        詳細介紹:
      發布時間:2007-6-22 15:05:37
      分享到:

      1主題內容與適用范圍
      本標準規定了漸開線圓柱齒輪基本齒廓的參數、代號和數值。
      本標準適用于模數m≥1mm,齒形角α=20°的漸開線圓柱齒輪。
      2術語定義
      漸開線圓柱齒輪的基本齒廓是指基本齒條的法向齒廓。
      3基本齒廓及其參數和齒頂修緣
      3.1基本齒廓及其參數和代號規定如下:

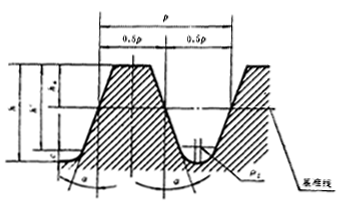

      基本齒廓
      參數
      代號
      數值
      齒頂高
      工作高度
      頂隙
      全齒高
      齒距
      齒根圓角半徑
      ha
      h′
      c
      h
      p
      pf
      m
      2m
      0.25m
      2.25m
      πm
      ~0.38m
      3.2允許齒頂修緣,其修緣量的大小,由設計者確定。

      附加說明:
      本標準由中華人民共和國機械電子工業部提出,由機械工業部鄭州機械研究所歸口。
      本標準由鄭州機械研究所負責起草。
      本標準修訂主要起草人程遠兆。
