8.5尺寸系數ZX,YX
尺寸系數ZX和YX是考慮因尺寸增大使材料強度降低的尺寸效應因素,分別用于接觸強度和彎曲強度計算。確定尺寸系數最理想的方法是通過實驗或經驗總結。當用與設計齒輪完全相同尺寸、材料和工藝的齒輪進行實驗得到齒面承載能力或壽命系數時,應取ZX或YX值為1.0。靜強度(NL≤N0)的ZX=YX=1.0。
當無合適的實驗或經驗數據可用時,持久強度(NL≥NC)的尺寸系數ZX,YX可分別由下列表28或表29中公式計算確定,也可由圖33或圖34查取。有限壽命(NO<NL<NC)的尺寸系數由持久強度和靜強時的尺寸系數值照式(233)的辦法插值確定。
8.5.1 接觸強度尺寸系數ZX

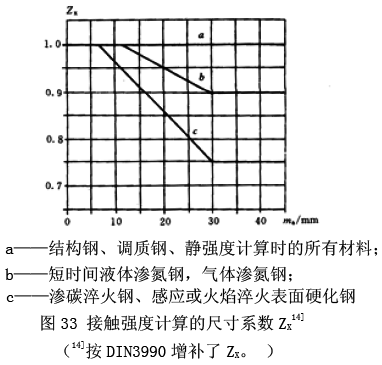

持久強度的ZX可按表28中公式計算或圖33查取。
表28 接觸強度計算的尺寸系數ZX
材料 |
ZX |
備注 |
調質鋼、結構鋼 |
ZX =1.0 |
|
短時間液體滲氮;氣體滲氮鋼 |
ZX =1.067-0.05 6mn |
mn<12時,取mn =12
mn>30時,取mn =30 |
滲碳淬火鋼、感應或火焰淬火表面硬化鋼 |
ZX =1.076-0.010 9mn |
mn<7時,取mn =7
mn>30時,取mn =30 |
注:mn是單位為mm的齒輪法向模數值。 |
8.5.2 彎曲強度尺寸系數YX

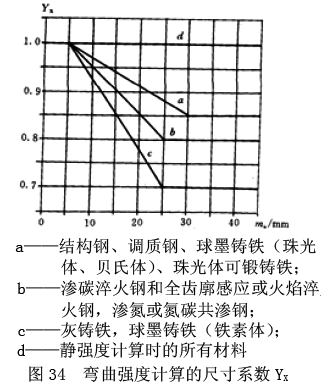

持久強度的YX可按表29中公式計算得出,或由圖34查取。
表29 彎曲強度計算的尺寸系數YX
材料 |
YX |
備注 |
結構鋼、調質鋼、球墨鑄鐵(珠光體、貝氏體)、
珠光體可鍛鑄鐵 |
1.03~0.006mn |
當mn<5時,取mn =5
當mn>30時,取mn =30 |
滲碳淬火鋼和全齒廓感應或火焰淬火鋼、滲氮鋼
或氮碳共滲鋼 |
1.05~0.01mn |
當mn<5時,取mn =5
當mn>25時,取mn =25 |
灰鑄鐵、球墨鑄鐵(鐵素體) |
1.075~0.015mn |
當mn<5時,取mn =5
當mn>25時,取mn =25 |
注:mn為齒輪法向模數值。 |
