8.4 齒面工作硬化系數(shù)Z_W

工作硬化系數(shù)Z_W是用以考慮經(jīng)光整加工的硬齒面小齒輪在運轉(zhuǎn)過程中對調(diào)質(zhì)鋼大齒輪齒面產(chǎn)生冷作硬化，從而使大齒輪的許用接觸應(yīng)力得以提高的系數(shù)。

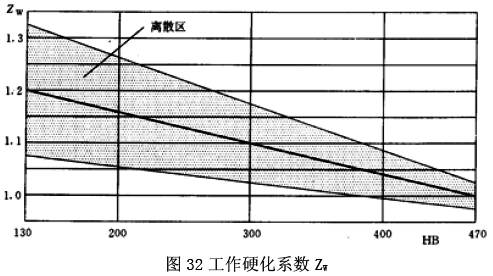

大齒輪齒面承載能力的提高還和其他許多因素有關(guān)，如材料中的合金元素、赫茲應(yīng)力、硬化過程、表面粗糙度等。所以，工作硬化效果應(yīng)優(yōu)先由試驗數(shù)據(jù)來確定，如無合適的試驗或經(jīng)驗數(shù)據(jù)，Z_W值可由式（242）計算得出，或由圖32查取。此公式和圖的使用條件為：小齒輪齒面微觀不平度10點高度R_Z＜6μm，大齒輪齒面硬度為130～470HB。

式中HB為大輪齒面布氏硬度值。

當HB＜130時，取Z_W=1.2；當HB＞470時，取Z_W=1.0。
