      漸開線圓柱齒輪承載能力計算方法壽命系數(GB/T3480-1997)
        詳細介紹:
      發布時間:2007-6-2 16:31:32
      分享到:

      8.2 壽命系數ZNT,YNT
      壽命系數ZNT和YNT分別考慮齒輪壽命小于或大于持久壽命條件循環次數Nc時(見圖27、圖28),其可承受的接觸應力和彎曲應力值與其相應的條件循環次數Nc時疲勞極限應力的比例的系數。
      當齒輪在定載荷工況工作時,應力循環次數NL為齒輪設計壽命期內單側齒面的嚙合次數;雙向工作時,按嚙合次數較多的一側計算。當齒輪在變載荷工況下工作并有載荷圖譜可用時,應按附錄B(提示的附錄)中方法核算其強度安全系數;對于缺乏工作載荷圖譜的非恒定載荷齒輪,可近似地按名義載荷乘以使用系數KA來核算其強度。
      條件循環次數Nc是齒輪材料S-N(即應力-循環次數)曲線上一個特征拐點的循環次數,并取該點處的壽命系數為1.0,相應的S-N曲線上的應力稱為疲勞極限應力。
      8.2.1 接觸強度計算的壽命系數ZNT
      接觸強度計算的壽命系數ZNT應根據實際齒輪實驗或經驗統計數據得出S-N曲線求得,它與一對相嚙合齒輪的材料、熱處理、直徑、模數、齒面粗糙度、節線速度及使用的潤滑劑明關。當直接采用S-N曲線確定和S-N曲線實驗條件完全相同的齒輪壽命系數ZNT時,應取有關的影響系數ZR、ZV、ZL、ZW、ZX的值均為1.0。

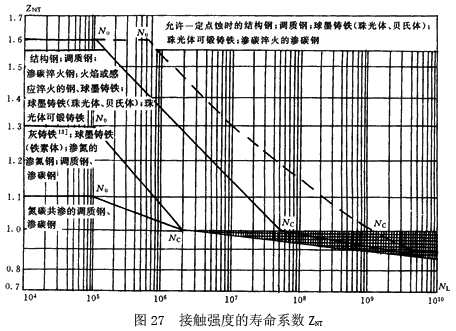

      當無合適的上述實驗或經驗數據可用時,ZNT可由表25中的公式計算得出,也可由圖27查取。
      8.2.2彎曲強度和壽命系數YNT
      彎曲強度和壽命系數YNT應根據實際齒輪實驗或經驗統計數據得出的S-N曲線求得,它與材料、熱處理、載荷平穩程度、輪齒尺寸及殘余應力有關。當直接采用S-N曲線確定和S-N曲線實驗條件完全相同的齒輪壽命系數YNT時,應取系數YδrelT,YRrelT,Yx的值為1.0。
      當無合適的上述實驗或經驗數據可用時,YNT可用表26中的公式計算得出,也可由圖28查取。
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      采用說明:

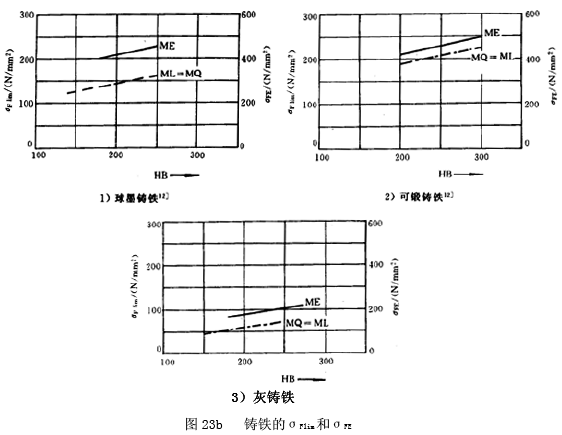

      12]ISO文體中圖23b的1)與2)圖樣顛倒,已訂正。
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      漸開線圓柱齒輪承載能力計算方法壽命系數
      采用說明:
      13]圖27、28中灰鑄鐵在ISO6336:1996文本里誤為可鍛鑄鐵,已訂正。
      表25  接觸強度的壽命系數ZNT
      材料及熱處理
      靜強度最大
      循環次數N0
      持久壽命條
      件循環次數NC
      應力循環
      次數NL
      ZNT計算公式
      結構鋼

      調質鋼

      球墨鑄鐵(珠光體、貝氏體)球光體可鍛鑄鐵;滲碳淬火
      的碳鋼;感應淬火或火焰淬火的鋼和球墨鑄鐵
      點
      N0=6×105
      NC=109
      NL≤6×105
      6×105<NL≤107
      107<NL≤109
      109<NL≤1010
      點蝕
      N0=105
      NC=5×107
      NL≤105
      105<NL≤5≤107
      5×107<NL≤1010
      ZNT=1.6
      灰鑄鐵、球墨鑄鐵(鐵素體)
      ;滲氮處理的滲氮鋼、調質鋼、
      滲碳鋼
      NC=2×106
      NL≤105
      105<NL≤2×106
      2×106<NL≤1010
      氮碳共滲的調質鋼、滲碳鋼
      NL≤105
      105<NL≤2×106
      2×106<NL≤1010
      注:當優選材料、制造工藝和潤滑劑,并經生產實踐驗證時,式(218),(220),(222)和(224)可取ZNT=1.0
      表26  彎曲強度的壽命系數YNT
