      齒輪膠合承載能力試驗方法齒面損傷形式及膠合失效載荷級的判定、試驗步驟、試驗報告(GB/T13672-92)
        詳細介紹:
      發布時間:2007-6-19 8:27:34
      分享到:

      7齒面損傷形式及膠合失效載荷級的判定
      7.1試驗齒輪齒面形貌變化及其損傷形式

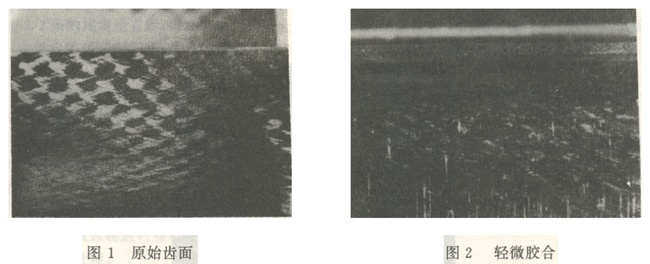

      每級載荷運轉結束后,齒面上出現的損傷形式可根據表3及圖1~7來評定。當用目測法檢查齒面時,觀察距離為250mm,評定其與原始齒面的變化。
      表3齒面形貌變化及其損傷形式
      齒面形貌及損傷形式
      齒面損傷情況與特征
      輕微磨損
      目測直接觀察出比新齒面光滑。特征:齒面磨紋逐漸光滑,粗糙度逐漸減小
      輕微膠合
      在齒面的滑動方向出現細微線痕。特征:細微線痕不一定都延伸到齒頂,齒面粗糙度無改變
      中等膠合
      中等膠合沿齒面的滑動方向呈線狀或帶狀,有輕、中、深程度之分。特征:擦傷的溝槽延伸到
      齒頂,齒面粗糙度比原始交叉主要原因紋增大
      破壞性膠合
      破壞性膠合呈線狀、帶狀、大面積或全齒面膠膈。特征:膠合處形貌發暗,粗糙度比原始的交
      叉磨紋大而深,原始交叉磨紋消失
      齒面損傷形式及膠合失效載荷級的判定
      齒面損傷形式及膠合失效載荷級的判定
      7.2膠合失效載荷級的判定
      齒輪的膠合承載能力以膠合失效載荷級評定。膠合失效載荷級是指從徑微磨損進行中等膠合和破壞性膠合的載荷級。
      在給定的載荷級運轉后(例如10級),若小試驗齒輪齒面上出現中等膠合或破壞性膠合損傷(圖3~7所示),且其16個齒面上的中等膠合和破壞性膠合相加總和的寬度等于或大于一個齒面寬度,則該級(10)級就作為膠合失效載荷級。
      8試驗步驟
      8.1清洗試驗齒輪箱及試驗齒輪
      8.1.1用溶劑油清洗并吹干一對未徑使用的試驗齒輪。
      8.1.2目測檢查試驗齒輪,其齒面不得有腐銹、蝕或任何其他形式的損傷。
      8.1.3試驗前,用未經使用溶劑油徹底沖洗試驗齒輪箱兩次。清洗時溶劑油要加至軸線以上,然后用手慢慢地轉動試驗機,以便排出軸承中殘留的潤滑油。清洗后,排放溶劑油,然后吹干試驗齒輪箱。
      8.2安裝試驗齒輪
      8.2.1將試驗齒輪放入恒溫箱中,加熱至60~80℃;或把試驗齒輪放在裝有試驗用潤滑油的油盆中,用電爐對潤滑油加熱至60~80℃,加熱過程中攪動油盆中的潤滑油。
      8.2.2按附錄A中的圖A1和圖A3所示,將小試驗齒輪裝在剛性軸7上,大試驗齒輪裝在彈性軸4上。
      8.3關閉潤滑油排放閥,將試驗用潤滑油加入試驗齒輪箱內,使液面至軸心線外。
      8.4插上加熱器插頭,裝好試驗齒輪箱頂蓋。
      8.5按表2中規定的試驗條件,并按表4施加第1級載荷,拔出加載聯軸器的防轉銷釘,記下扭矩測量聯軸器的刻度尺寸 計數,蓋上試驗機防護罩。加載時,使加載桿與水平面的夾角保持在±15°以內,然后起動電動機,接通加熱器電源,運轉15mim。
      8.6關閉電動機,然后施加第2級載荷,按表2中規定的試驗條件運轉15min,第3級載荷也是如此。每級載荷運轉后要記錄油溫、轉矩和電動機總轉數,其記錄表見附錄D(參考件)。
      8.7從第4級載荷開始,初始油溫應控制在90±3℃。

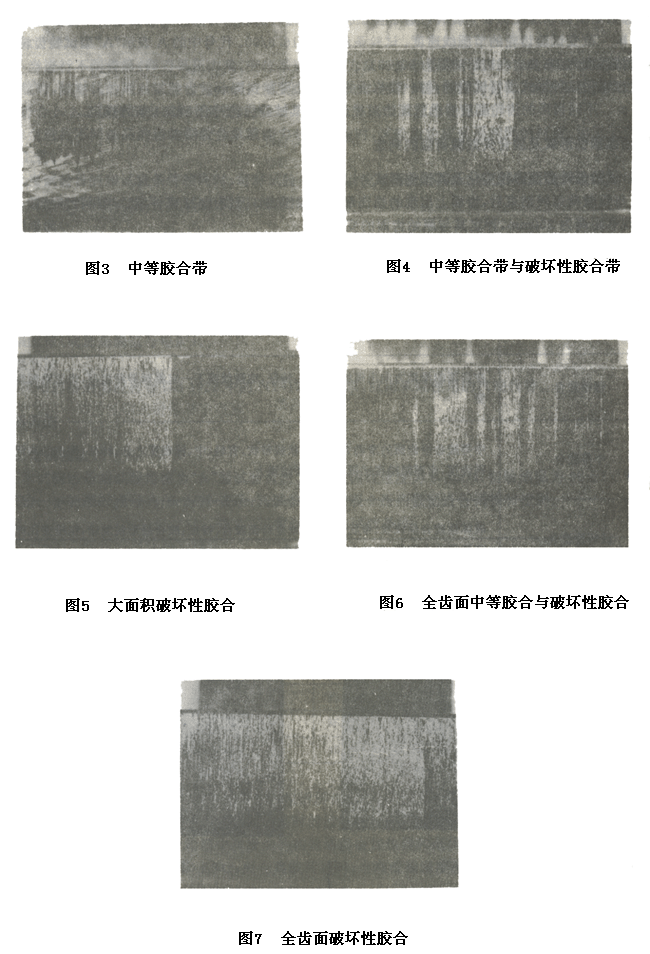

      8.8從第4級載荷開始,每級載荷試驗結束后,打開試驗輪箱頂蓋,在良好的照明條件下,直接目測齒面的損傷情況,如出現中等膠合和破壞性膠合(見圖3~7),記錄齒面損傷的位置和尺寸。
      8.9按7.2條的規定檢查后,齒面若未達到膠合失效載荷級,繼續按表4的規定進行下一級載荷試驗。
      8.10在規定的運轉時間里,當油溫超過93℃時,在進行下一級載荷試驗前,應使?jié)櫥蜏囟壤鋮s至 90±3℃。
      8.11齒面載荷逐級加載,試驗一直進行到齒面膠合失效為止。如試驗做到第12級載荷,齒面仍未膠合失效,可不再進行試驗,并在試驗報告中注明:“膠合失效載荷級超過12級”。
      8.12當齒面開始出現膠合時,將會發現試驗機噪聲 增加,試驗齒輪箱內開始冒白煙等現象,在試驗機運轉和試驗齒輪潤滑正常的情況下,不能停機檢查齒面膠合情況,必須等規定的運轉時間試驗完后才能停機檢查。
      8.13試驗結束后,必須先卸載荷后卸齒輪。
      8.14對膠合失效齒輪進行照相以記錄齒面損傷情況。
      8.15非常事件處理。
      8.15.1試驗進行中若由于設備或儀表故障而停機時,在修復后允許按原試驗條件繼續試驗。
      8.15.2試驗早期,當載荷級還很低時,可能由于某些不正常的原因而出現初期膠合現象,此時允許繼續加載,直到齒面出現膠合失效為止。
      8.15.3試驗中當因故失去某一環節時,如在某一環節時,如在某些載荷運轉時漏測某些數據,則試驗的其他環節仍然有效。
      表4載荷級
      小試驗齒輪上
      的名義轉矩T1
      試驗齒輪的
      齒面法向力Fn
      計算接觸
      應力σH
      各級載荷結束
      時完成的總功J
      加載聯軸器上的載荷(H、K和
      W數值見制造廠的使用說明書)
      N·m
      N
      N/mm2
      MJ
      kg
      1
      2
      3
      4
      5
      6
      7
      8
      9
      10
      11
      12
      3.33
      13.70
      35.30
      60.80
      94.10
      135.30
      183.40
      239.30
      302.00
      372.60
      450.10
      534.50
      99.10
      407.00
      1044.00
      1800.00
      2786.00
      4007.00
      5435.00
      7080.00
      8949.00
      11029.00
      13343.00
      15826.00
      146
      295
      474
      621
      773
      927
      1080
      1232
      1386
      1538
      1691
      1841
      0.69
      3.49
      10.64
      23.10
      42.40
      70.20
      107.80
      156.80
      218.70
      295.20
      387.60
      497.30
      H1
      H2
      H2+K
      H2+K+W
      H2+K+W+W2
      H2+K+W+W2+W3­
      H2+K+W+…W4
      H2+K+W+…W5
      H2+K+W+…W6
      H2+K+W+…W7
      H2+K+W+…W8
      H2+K+W+…W9
      9試驗報告
      試驗報告中應有下述內容:
      a.試驗方法:GB/T13672-92;
      b.試驗條件;
      c.試驗機型號及編號;
      d.試驗齒輪的材料、熱處理、表面處理及機械加工等原始檢驗單;
      e.試驗齒輪編號及工作面(左齒面或右齒面);
      f.試驗用潤滑油種類及牌號;
      g.試驗結果:××級膠合失效;
      h.膠合失效齒面記錄;
      i.報告人姓名及職稱,審核人姓名及職稱;
      j.試驗日期;
      k.試驗單位。
