SWL蝸輪螺桿升降機尺寸（JB/T8809-1998）

詳細介紹：

發布時間：2007-6-18 8:14:09

分享到：

3尺寸

1型升降機的外形結構尺寸見圖1和表1，2型升降機的外形結構尺寸見圖2和表2。

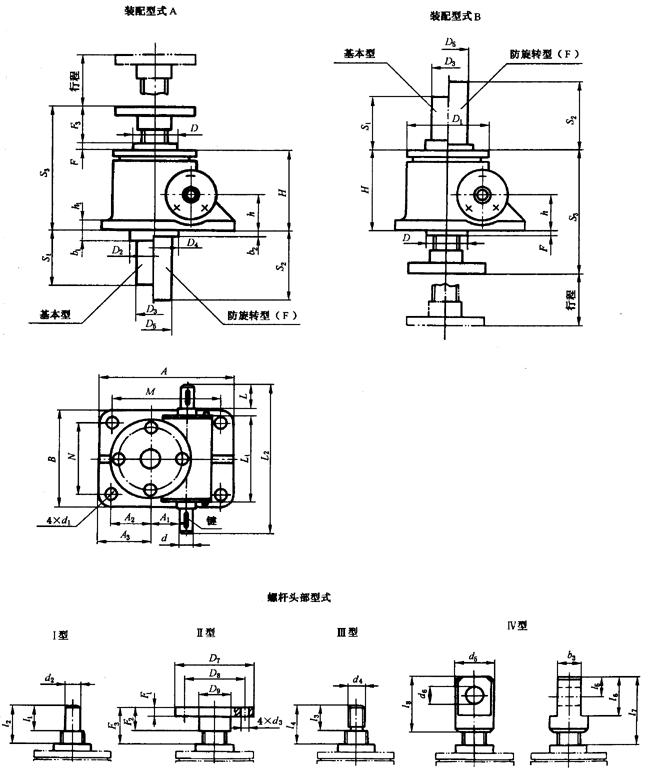

圖1 1型結構型式

型號			SWL2.5	SWL5	SWL10 SWL15	SWL20	SWL25	SWL35
S₁ S₂ S₃ A B M N H h h₁ d(k6) d₁ 鍵GB1096 L L₁ L₂ D D₁ D₂ D₃ D₄ D₅ A₁ A₂ A₃ b₁ b₂ F			行程+20 行程+110 150.5 165 120 135 90 97 45 12 16 14 5×5×32 - 110.5 190 48 98 70 45 98 60 45.2 50 65 20 20 8.5	行程+20 行程+110 193 212 155 168 114 130 61.5 18 20 17 6×6×45 - 132 228 65 122 90 60 110 70 56.2 58 80 25 18 12	行程+20 行程+150 230 235 200 190 155 150 70 16 25 21 8×7×45 42 172 280 80 150 100 76 130 95 66.8 63.5 86 17 18 6.5	行程+20 行程+190 262 295 215 240 160 176 87 20 28 28 8×7×45 42 213.5 322 100 185 120 83 170 108 72.5 95 122.5 35 31 6	行程+20 行程+205 317 350 260 280 190 217 102 25 32 35 10×8×50 58 221 355 130 205 150 114 200 133 97 95 130 30 40 8	行程+20 行程+250 350 430 280 360 210 240 115 30 38 35 10×8×70 80 265 430 150 260 180 121 210 139 120 135 170 35 40 10
螺桿頭部型式	Ⅰ	d₂(k6) l₁ l₂	20 30 45	25 40 51	40 50 73.5	50 60 80	70 63 92	80 80 100
	Ⅱ	D₇ D₈ D₉ d₃ F₁ F₂ F₃	98 75 40 14 12 30 45	122 85 50 17 18 40 51	150 105 65 21 20 50 73.5	185 140 90 26 20 60 80	205 155 100 27 25 63 92	260 200 130 33 30 80 100
	Ⅲ	d₄ l₃ l₄	M22×1.5-6g 30 45	M30×2-6g 39 51	M42×2-6g 50 73.5	M48×2-6g 60 80	M70×3-6g 63 92	M80×3-6g 80 100
	Ⅳ	d₅ d₆(H8) b₃ l₅ l₆ l₇ l₈	50 25 30 25 50 85 70	65 35 42 37.5 75 117 105	90 50 60 50 100 153.5 130	110 60 75 60 120 170 150	130 70 90 70 140 204 175	150 80 105 80 160 240 220

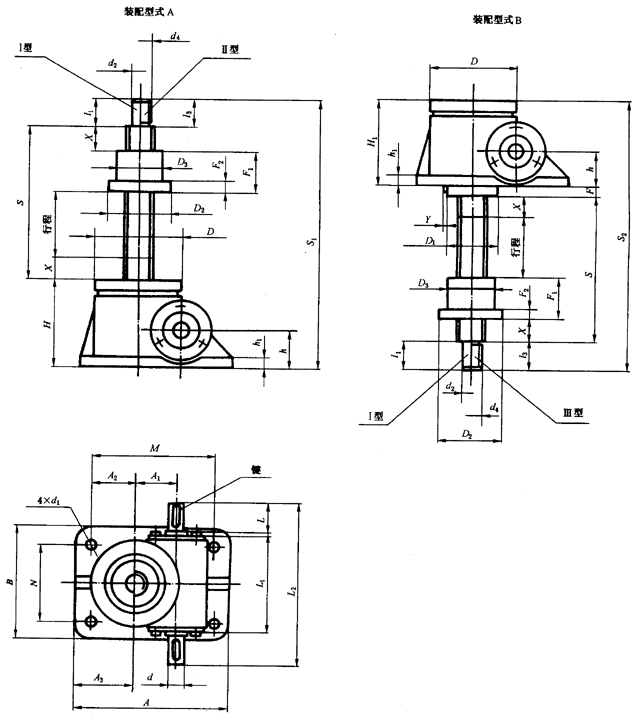

圖2 2型結構型式

型號			SWL2.5	SWL5	SWL10 SWL15	SWL20	SWL25	SWL35
S S₁ S₂ A B M N H H₁ h h₁ d(k6) d₁ 鍵GB1096 L L₁ L₂ D D₁ A₁ A₂ A₃ F 安全裕度X Y			行程+85 行程+215 行程+238.5 165 120 135 90 100 97 45 12 16 14 5×5×32 - 110.5 190 98 68 45.2 50 65 26.5 20 3	行程+100 行程+270 行程+300 212 155 168 114 131 131 61.5 14 20 17 6×6×32 - 132 228 122 83 56.2 58 80 30 20 3	行程+125 行程+335 行程+359 235 200 190 155 160 150 70 16 25 21 8×7×45 42 172 280 150 110 66.8 63.5 86 34 25 1	行程+150 行程+404 行程+430 295 215 240 160 194 181 87 20 28 28 8×7×45 42 213.5 322 185 140 72.5 95 122.5 39 25 3	行程+170 行程+476 行程+513 350 260 280 190 226 211 102 25 32 35 10×8×50 58 221 355 205 160 97 95 130 52 25 3	行程+205 行程+535 行程+580 430 280 360 210 250 250 115 30 38 35 10×8×70 80 265 430 260 180 120 135 170 45 30 4
活動 螺母	D₂ D₃（h9） F₁ F₂		80 50 45 15	87 70 60 18	110 90 75 25	120 90 100 30	155 130 120 35	190 150 145 35
螺桿頭部型式	Ⅰ	d₂(k6) l₁	20 30	25 40	40 50	50 60	70 80	80 80
螺桿頭部型式	Ⅱ	d₄ l₃	M22×1.5-6g 30	M30×2-6g 39	M42×2-6g 50	M48×2-6g 60	M70×3-6g 63	M80×3-6g 80
