附錄A

重載齒輪傳動噪聲和振動的監測

（參考件）

A1齒輪任一種形式的損傷，均引起傳動噪聲和振動的變化，齒輪傳動噪聲和振動的劇增是齒輪嚴重?fù)p傷的表征。

A2重載齒輪不論何種形式的損傷，如果其傳動的功噪比N_d小于啟用時功噪比10dB時，應檢查齒輪的損傷，并按相應的失效判據，判定齒輪失效與否。

式中：P——齒輪副傳遞功率，W；

      N——齒輪副傳動的噪聲聲功率。

式中：N₀——基準志功率，N₀=10^-12，W；

      L_PA——齒輪副傳動的聲功率級，dB (A),按GB6404測量。

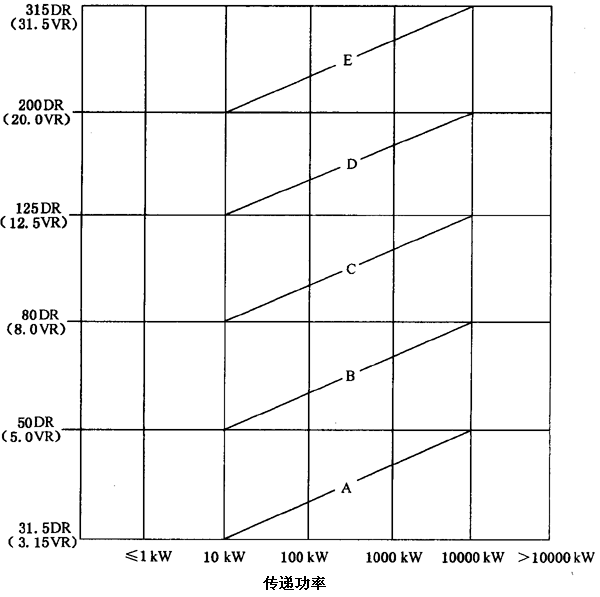

A3不論何種形式的損傷，測定齒輪箱體的振動速度（速度評價值）v_R值達到或超過啟用時測量的v_R值的1.6倍時，應檢查齒輪的損傷，并按相應的失效判據，判定齒輪失效與否。

附錄B

重載齒輪失效的檢查方法

B1本檢測方法適用現場在用、或已用出現損傷的重載齒輪，以采取無損宏觀檢測方法為主。在必要時和有條件時，采取金相、顯微分析檢測方法。

B2檢測的輪齒應是損傷最嚴重輪齒，而且有一個輪齒的損傷檢測結果達到失效指標，即可做為判定失效的充分判據。

B3輪齒磨損的測量

B3.1采用精度0.02mm以上的齒厚游標卡尺，以齒頂定位，測量齒根磨損的厚度S、磨損后的厚度S′及高度h′，見圖B1。磨損量ΔS按式（B1）計算：

△S=S-S′  mm…………………………………………（B1）

采用樣板測量ρ_f′。

B3.2采用精度0.02mm以上的游標卡尺，從齒輪端測量S、S′、h′，見圖B2。

△S=S-S′  mm…………………………………………（B2）

B3.3按測量不同齒高的厚度，描繪磨損后的齒形。

B4輪齒點蝕、剝落、膠合擦傷、燒傷面積和深度的檢測

B4.1面積的測量

B4.1.1用復膜法或照相將齒面損傷狀況取下，在輪廓投影儀或放大鏡下計量損傷面積。

B4.1.2直接在齒面上用游標卡尺或直尺測量損傷面積。

B4.2深度的測量

一般用深度游標卡尺直接測量。當點蝕或剝落坑底有微裂或潰碎不能直接測量到坑底實際深度時，可用刮刀或手電鉆平頂鉆頭清除潰碎和微裂層后，再用濃度游標卡尺直接測量深度。當有點蝕又有磨損時，點蝕坑深度應加上磨損量。
