3失效的形式與判據
3.1重載齒輪的分類
重載齒輪的分類及說明見表1。
表1
|
重載齒輪分類 |
說明 |
|
代號 |
類別 |
|
Ⅰ |
一般設備 |
齒輪失效僅引起單臺設備停產。如開式傳動齒輪，礦山破碎機齒輪等 |
|
Ⅱ |
重要設備 |
齒輪失效引起機組、生產線或全廠停產、設備損壞。如球磨、燒結、
冶金、化工、輕工機械齒輪等 |
|
Ⅲ |
高安全要求設備 |
齒輪失效引起設備、人身事故。如起重設備、載入電梯齒輪等 |
3.2齒面
3.2.1磨損的形式
正常磨損 齒面在嚙合傳動中不可避免的緩慢磨損。

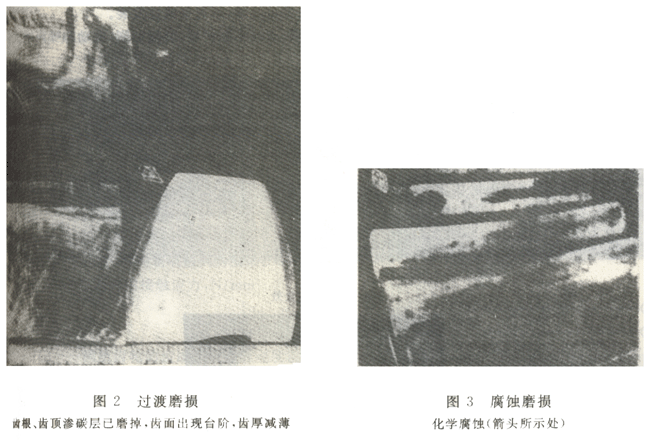

不正常磨損 包括磨粒磨損（見圖1）；過渡磨損（見圖2）；腐蝕磨損（見圖3）等。

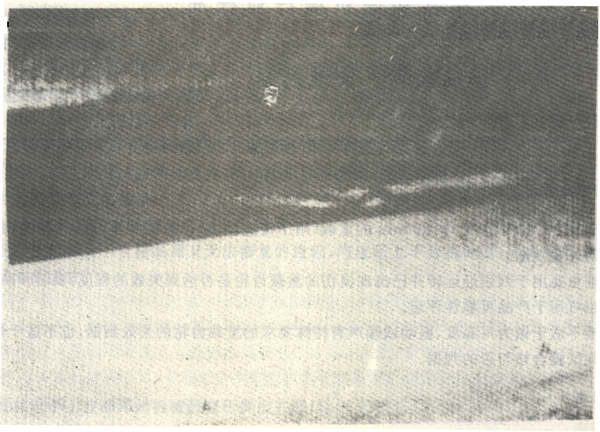

a磨粒磨損
A-A為節線區
由于外部硬顆粒落入嚙合齒面，導致齒面呈均勻的磨損條痕
圖1
3.2.2磨損失效的判據
a.無論何種磨損，或數中磨損同時出的磨損，其齒根兩側磨損量之和△S（mm）與齒輪模數mn（mm）的百分比值M（M=△S/mn）達到或超過表2所列指標，則該齒輪應被判為失效。
表2
|
重載齒輪分類 |
M |
|
|
v＜10m/s |
v≥10～20m/s |
|
Ⅰ |
40 |
30 |
|
Ⅱ |
30 |
20 |
|
Ⅲ |
15 |
10 |
b.按GB3480中輪齒彎曲強度計算方法及實測的磨損后齒輪的各項參數，計算齒輪磨損后的彎曲強度，若
SF′＜[SFmin]…………………………（1）
該輪齒應被判為失效。
式中：SF′——磨損后輪齒彎曲強度計算安全系數；
[SFmin]——本標準規定的判別齒輪夫效的最小齒根彎曲強度安全系數，見表3。
表3
|
重載齒輪分類 |
Ⅰ |
Ⅱ |
Ⅲ |
|
[SFmin] |
1 |
1.2 |
1.4 |
a、b兩種判別方法等效，優先采用a法。
3.3齒面點蝕失效
3.3.1點蝕的形式
初期點蝕 負荷運轉初期出現的點蝕，經跑合后點蝕可收斂，不再呈線性發展。

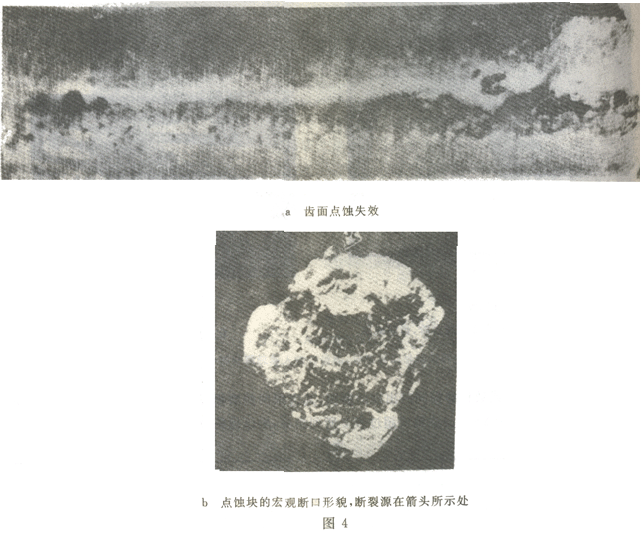

擴展性點蝕 齒輪接觸應力始終超過接觸疲勞極限，點蝕不斷擴展，磨損加劇，振動和噪聲增大，最后導致齒輪換效（見圖4）。
3.3.2點蝕失效的判據
a.齒面點蝕面積與輪齒工作齒面面積的比率α,20%以上點蝕的坑最大尺寸與模數值的比率β，20%以上的點蝕坑的最大濃度與模數值的比率γ，第Ⅰ類重載齒輪點蝕達到或超過表4中兩組指標的任一組，第Ⅱ、Ⅲ類重載齒輪點蝕達到或超過表4中的各自一組指標，該齒輪被判為失效。
表4
|
重載齒輪分類 |
α |
β |
γ |
|
v＜10m/s |
v≥10～20m/s |
|
Ⅰ |
55 |
20 |
30 |
20 |
|
40 |
40 |
35 |
30 |
|
Ⅱ |
50 |
30 |
25 |
20 |
|
Ⅲ |
50 |
20 |
15 |
10 |
注：①點蝕坑深度包括微裂濃度和齒面磨損厚度。
②當點蝕坑深達到表中值，其他指標尚未達到表中值，應建立該齒輪的檔案，跟蹤觀測。
③點蝕面積的測量仿照GB10095測量齒面接觸斑點的方法進行。
b.根據實測齒面未點蝕的當量齒寬b′按下列簡化式計算齒面接觸應力σH:
式中：dw1——小齒輪節圓直徑，mm；
T1——小齒輪軸輸入工作轉矩，N·mm；
i——傳動比，i=大齒輪齒數z2/小齒輪齒數z1；
b′——實測未點蝕的當量齒寬，mm。
式中：a——齒面點蝕面積與工作齒面面積的比率；
S——輪齒工作齒面面積，mm2；
h——輪齒工作齒高，mm；
當σH＞[σH]時，該齒輪應被判為失效。
[σH]——齒面許用接觸應力，N/mm2
[σH]=2×HB N/mm2…………………………（4）
或[σH]=18×HRC N/mm2…………………………（5）
式中：HB——調質齒輪的齒面實測布氏硬度；
HRC——硬化齒輪的齒面實測洛低硬度。
a、 b兩種判別方法一判定為失效，則該齒輪應被判為失效。
3.4齒面剝落失效
3.4.1剝落的形式

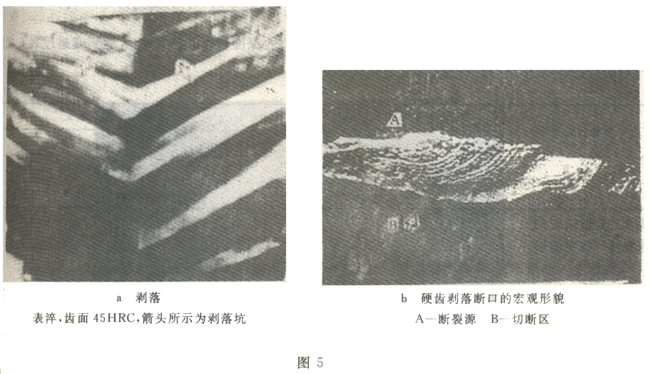

剝落是指齒面上的材料成片剝離的一種輪齒損傷。剝落坑的形狀不規則，一般較為淺平，而且比點蝕坑大（見圖5）。
3.4.2齒面剝落失效的判據
與齒面點蝕失效的判據相同。
3.5齒面膠合失效
3.5.1膠合的形式

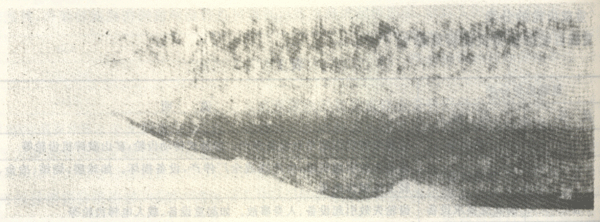

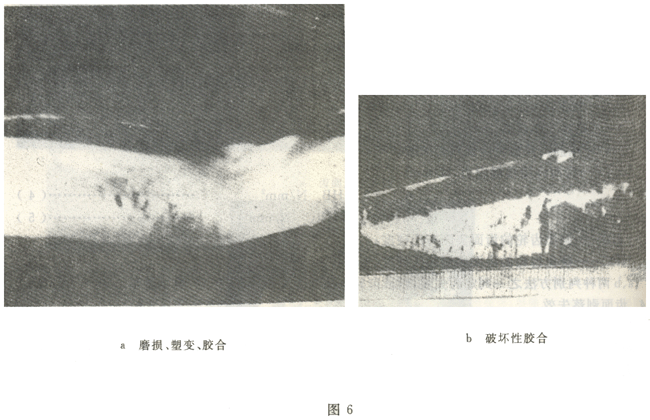

膠合是相嚙合齒面的金屬，在一定壓力下直接接觸發生粘著，同時隨著齒面的相對運動，使金屬從齒面上撕落而引起的一種嚴重粘著磨損現象（見圖6）。
3.5.2膠合失效的判據
齒面膠合面積與工作齒面面積的比率ω及膠合溝痕的深度與模數的比率δ，達到或超過表5規定的指標，則該齒輪應被判為失效。
表5
|
重載齒輪分類 |
v＜10m/s |
v≥10～20m/s |
|
|
ω |
δ |
ω |
δ |
|
Ⅰ、Ⅱ |
30 |
15 |
20 |
10 |
|
Ⅲ |
20 |
10 |
3.6輪齒塑變失效
3.6.1塑變的形式

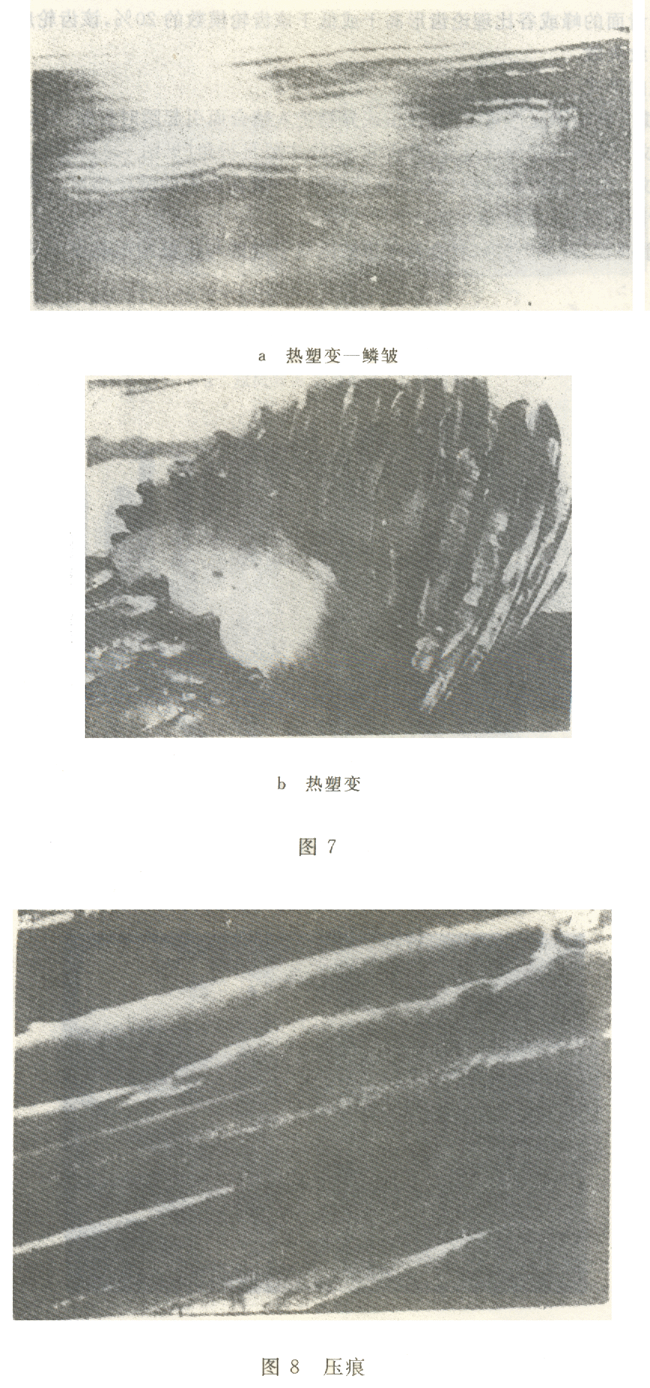

熱塑變 潤滑不良，輪齒工作溫度過高，部分齒或全齒塑性變形（見圖7）。
壓陷 由于堅硬異物進入嚙合或偏載，工作齒面出現局部凹陷，非工作齒面凸起（見圖8）。
3.6.2輪齒塑變失效的判據
輪齒塑變千百萬齒面的峰或谷比理論齒形高于或低于該齒輪模數的20%，該齒輪應被判為失效。
3.7輪齒折斷、裂紋失效
3.7.1折斷、裂紋的形式

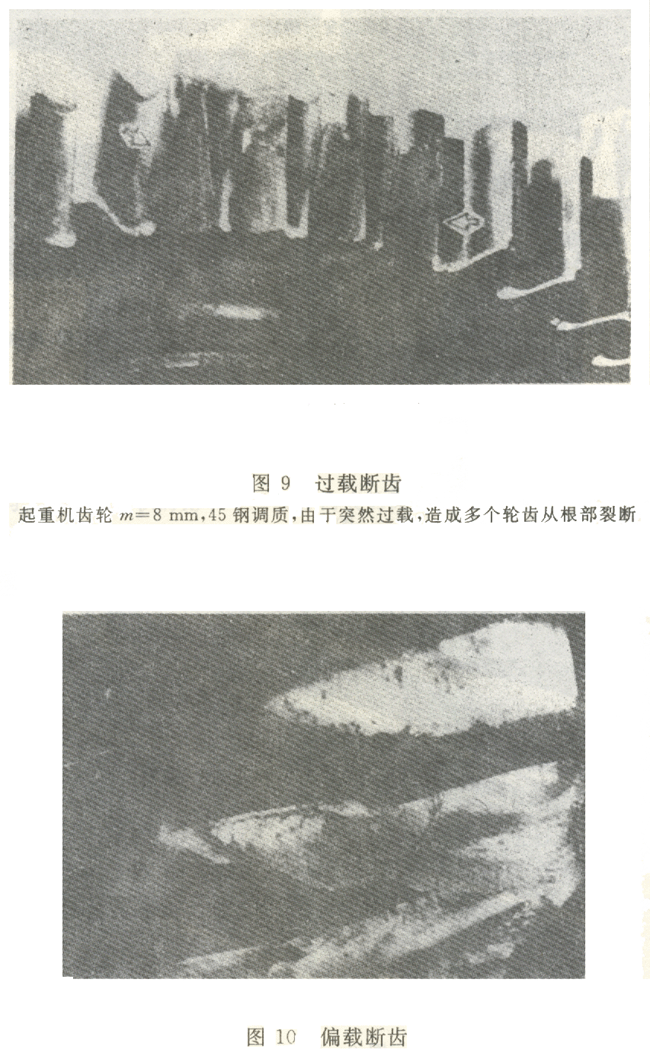

過載折斷、裂紋 齒輪承受嚴重過載、沖擊或異物進入嚙合而引起瞬時折斷、裂紋（見圖9）。
偏載折斷、裂紋 偏載引起局部過載，其折斷、裂紋主要是折角（見角10）。
疲勞折斷、裂紋 循環應力超過齒輪彎曲疲勞極限，一般在齒根的受拉側應力集中處出現裂紋，不斷擴展導致輪齒折斷或裂紋（見圖11）。

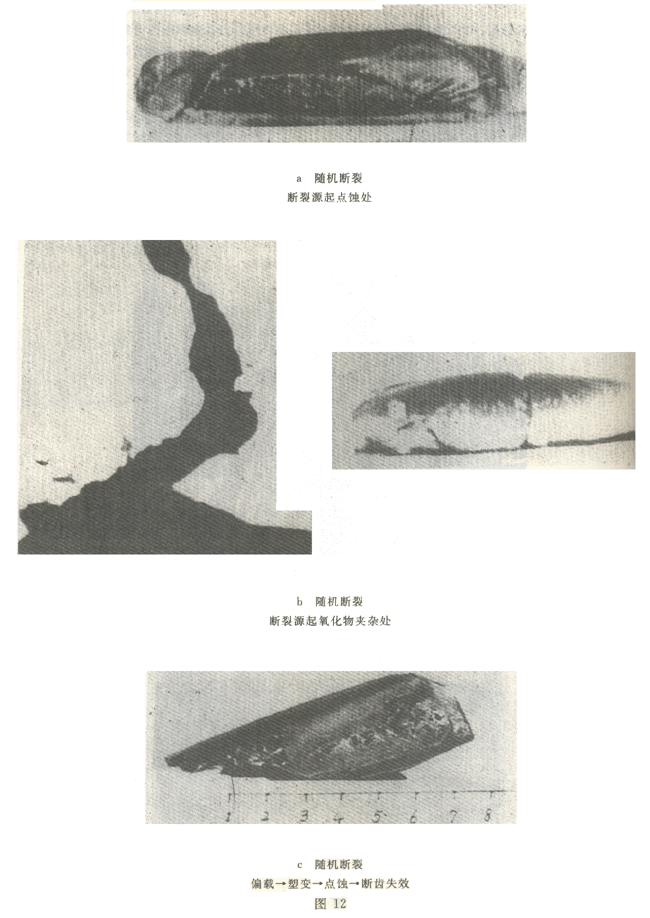

此外，還有嚴重磨損、點蝕、剝落、膠合及制造缺陷等引起的與齒根圓角截面無關的隨機斷齒（見圖12）。
3.7.2折斷、裂紋失效的判據
輪齒折斷或裂紋達到或超過表6中所列指標之一，該齒輪應被判為失效。
表6
|
重載齒輪分類 |
折斷 |
裂紋 |
|
Ⅰ、Ⅱ |
≥齒寬的1/4 |
≥齒寬的1/6 |
|
Ⅲ |
≥齒寬的1/5 |
≥齒寬的1/5 |
注：Ⅰ、Ⅱ類斜齒、雙斜齒齒輪輪齒折斷或裂紋發生在齒高中線以上，折斷指標可增為≥齒寬的1/3、裂紋可增為≥齒寬的1/4。輪齒的裂紋部分應設法除掉，制止發展。
