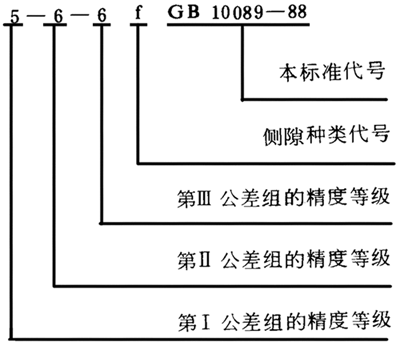

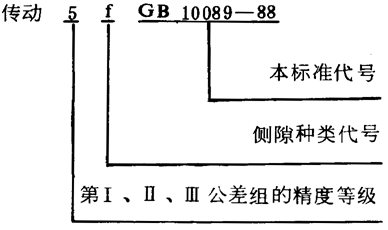

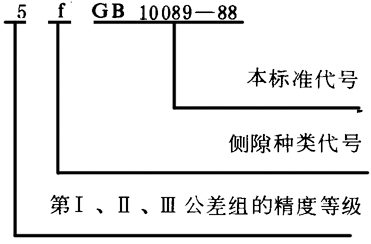

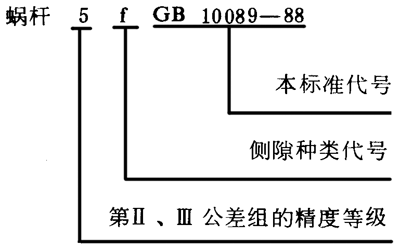

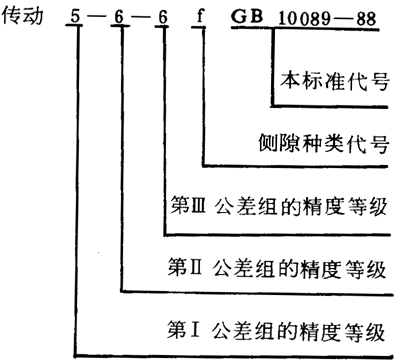

表14傳動的最小法向側隙j_nmin值

傳動中心距a mm	精度等級
	1	2	3	4	5	6	7	8	9	10	11	12
≤30	0	9	13	21	33		52		84		130
＞30～50	0	11	16	25	39		62		100		160
＞50～80	0	13	19	30	46		74		120		190
＞80～120	0	15	22	35	54		87		140		220
＞120～180	0	18	25	40	63		100		160		250
＞180～250	0	20	29	46	72		115		185		290
＞250～315	0	23	32	52	81		130		210		320
＞315～400	0	25	36	57	89		140		230		360
＞400～500	0	27	40	63	97		155		250		400
＞500～630	0	30	44	70	110		175		280		440
＞630～800	0	35	50	80	125		200		320		500
＞800～1000	0	40	56	90	140		230		360		560
＞1000～1250	0	46	66	105	165		260		420		660
＞1250～1600	0	54	78	125	195		310		500		780
＞1600～2000	0	65	92	150	230		370		600		920
＞2000～2500	0	77	110	175	280		440		700		1100

注：傳動的最小圓周側隙j_tmin≈j_nmin/cosγ′·cosα_n

式中：γ′——為蝸桿節圓柱量程角；α_n——齒蝸桿法向齒形角。

表15蝸桿齒厚公差T_S1值

模數m mm	精度等級
模數m mm	1	2	3	4	5	6	7	8	9	10	11	12
≥1～3.5	12	15	20	25	30	36	45	53	67	95	130	190
＞3.5～6.3	15	20	25	32	38	45	56	71	90	130	180	240
＞6.3～10	20	25	30	40	48	60	71	90	110	16	220	310
＞10～16	25	30	40	50	60	80	95	120	150	210	290	400
＞16～25	-	-	-	-	85	100	130	160	200	280	400	550

注：①精度等級按蝸桿第Ⅱ公差組確定

②對傳動最大法向側隙j_nmax無要求時，允許蝸桿齒厚公差T_S1增大，最大不超過兩倍。

表16蝸桿齒厚上偏差（E_ss1）中的誤差補償部分E_S_Δ值

精度等級	模數 m mm	傳動中心距a，mm
精度等級	模數 m mm	≤30	＞30 ～50	＞50 ～80	＞80 ～120	＞120 ～180	＞180 ～250	＞250 ～315	＞315 ～400	＞400 ～500	＞500 ～630	＞630 ～800	＞800 ～1000	＞1000 ～1250	＞1250 ～1600	＞1600 ～2000	＞2000 ～2500
1	≥1～3.5	3.8	4.2	4.8	5.3	6.5	8.0	9.0	10	11	12	14	16	18	20	25	30
	＞3.5～6.3	4.4	4.8	5.3	6.0	6.8	8.0	9.0	10	11	12	14	16	18	20	25	30
	＞6.3～10	5.0	5.3	5.6	6.3	7.1	8.0	9.0	10	11	12	14	16	18	20	25	30
	＞10～16	-	-	-	7.1	8.0	9.0	10	11	12	14	14	16	18	22	25	30
2	≥1～3.5	6.3	7.1	8.0	9.0	10	11	13	14	15	16	18	20	22	28	32	40
	＞3.5～6.3	6.8	8.0	9.0	9.0	10	11	13	14	15	16	18	20	24	28	32	40
	＞6.3～10	8	9	10	10	11	12	14	15	16	18	20	22	24	28	32	40
	＞10～16	-	-	-	12	12	13	15	16	16	18	20	22	25	28	36	40
3	≥1～3.5	10	10	12	13	15	16	17	19	22	24	26	28	32	40	48	56
	＞3.5～6.3	11	11	13	14	15	17	18	20	22	24	26	30	36	40	48	56
	＞6.3～10	12	13	14	15	16	18	19	20	22	24	28	30	36	40	48	56
	＞10～16	-	-	-	17	18	20	20	22	24	25	28	32	36	40	48	58
4	≥1～3.5	15	16	18	20	22	25	28	30	32	36	40	46	53	63	75	90
	＞3.5～6.3	16	18	19	22	24	26	30	32	36	38	42	48	56	63	75	90
	＞6.3～10	19	20	22	24	25	28	30	32	36	38	45	50	56	65	80	90
	＞10～16	-	-	-	28	30	32	32	36	38	40	45	50	56	65	80	90
5	≥1～3.5	25	25	28	32	36	40	45	48	51	56	63	71	85	100	115	140
	＞3.5～6.3	28	28	30	36	38	40	45	50	53	58	65	75	85	100	120	140
	＞6.3～10	-	-	-	38	40	45	48	50	56	60	68	75	85	100	120	145
	＞10～16	-	-	-	-	45	48	50	56	60	65	71	80	90	105	120	145
6	≥1～3.5	30	30	32	36	40	45	48	50	56	60	65	75	85	100	120	140
	＞3.5～6.3	32	36	38	40	45	48	50	56	60	63	70	75	90	100	120	140
	＞6.3～10	42	45	45	48	50	52	56	60	63	68	75	80	90	105	120	145
	＞10～16	-	-	-	58	60	63	65	68	71	75	80	85	95	110	125	150
	＞16～25	-	-	-	-	75	78	80	85	85	90	95	100	110	120	135	160
7	≥1～3.5	45	48	50	56	60	71	75	80	85	95	105	120	135	160	190	225
	＞3.5～6.3	50	56	58	63	68	75	80	85	90	100	110	125	140	160	190	225
	＞6.3～10	60	63	65	71	75	80	85	90	95	105	115	130	140	165	195	225
	＞10～16	-	-	-	80	85	90	95	100	105	110	125	135	150	170	200	230
	＞16～25	-	-	-	-	115	120	120	125	130	135	145	155	165	185	210	240
8	≥1～3.5	50	56	58	63	68	75	80	85	90	100	110	125	140	160	190	225
	＞3.5～6.3	68	71	75	78	80	85	90	95	100	110	120	130	145	170	195	230
	＞6.3～10	80	85	90	90	95	100	100	105	110	120	130	140	150	175	200	235
	＞10～16	-	-	-	110	115	115	120	125	130	135	140	155	165	185	210	240
	＞16～25	-	-	-	-	150	155	155	160	160	170	175	180	190	210	230	260
9	≥1～3.5	75	80	90	95	100	110	120	130	140	155	170	190	220	260	310	360
	＞3.5～6.3	90	95	100	105	110	120	130	, 140	150	160	180	200	225	260	310	360
	＞6.3～10	110	115	120	125	130	140	145	155	160	170	190	210	235	270	320	370
	＞10～16	-	-	-	160	165	170	180	185	190	200	220	230	255	290	335	380
	＞16～25	-	-	-	-	215	220	225	230	235	245	255	270	290	320	360	400
10	≥1～3.5	100	105	110	115	120	130	140	145	155	165	185	200	230	270	310	360
	＞3.5～6.3	120	125	130	135	140	145	155	160	170	180	200	210	240	280	320	370
	＞6.3～10	155	160	165	170	175	180	185	190	200	205	220	240	260	290	340	380
	＞10～16	-	-	-	210	215	220	225	230	235	240	260	270	290	320	360	400
	＞16～25	-	-	-	-	280	285	290	295	300	305	310	320	340	370	400	440
11	≥1～3.5	140	150	160	170	180	190	200	220	240	250	280	310	350	410	480	560
	＞3.5～6.3	180	185	190	200	210	220	230	250	260	280	300	330	370	420	490	570
	＞6.3～10	220	230	230	240	250	260	270	280	290	310	330	350	390	440	510	590
	＞10～16	-	-	-	290	300	310	310	320	340	350	370	390	430	470	530	610
	＞16～25	-	-	-	-	400	410	410	420	430	440	450	470	500	540	600	670
12	≥1～3.5	190	190	200	210	220	230	240	250	270	280	310	330	370	430	490	580
	＞3.5～6.3	250	250	250	260	270	280	290	300	310	320	340	370	410	460	520	600
	＞6.3～10	290	300	300	310	310	320	330	340	350	360	380	400	440	480	540	620
	＞10～16	-	-	-	400	400	410	410	420	430	440	450	470	500	540	600	670
	＞16～25	-	-	-	-	520	530	530	540	540	550	560	580	600	640	680	750

注：精度等級按蝸桿的第Ⅱ公差組確定。

表17蝸輪齒厚公差T_S2值

分度圓直徑d₂ mm	模數m mm	精度等級
分度圓直徑d₂ mm	模數m mm	1	2	3	4	5	6	7	8	9	10	11	12
≤125	≥1～3.5	30	32	36	45	56	71	90	110	130	160	190	230
	＞3.5～6.3	32	36	40	48	63	85	110	130	160	190	230	290
	＞6.3～10	32	36	45	50	67	90	120	140	170	210	260	320
＞125～400	≥1～3.5	30	32	38	48	60	80	100	120	140	170	210	260
	＞3.5～6.3	32	36	45	50	67	90	120	140	170	210	260	320
	＞6.3～10	32	36	45	56	71	100	130	160	190	230	290	350
	＞10～16	-	-	-	-	80	110	140	170	210	260	320	390
	＞16～25	-	-	-	-	-	130	170	210	260	320	390	470
＞400～800	≥1～3.5	32	36	40	48	63	85	110	130	160	190	230	290
	＞3.5～6.3	32	36	45	50	67	90	120	140	170	210	260	320
	＞6.3～10	32	36	45	56	71	100	130	160	190	230	290	350
	＞10～16	-	-	-	-	85	120	160	190	230	290	350	430
	＞16～25	-	-	-	-	-	140	190	230	290	350	430	500
＞800～1600	≥1～3.5	32	36	45	50	67	90	120	140	170	210	260	320
	＞3.5～6.3	32	36	45	56	71	100	130	160	190	230	290	350
	＞6.3～10	32	36	48	60	80	110	140	170	210	260	320	390
	＞10～16	-	-	-	-	85	120	160	190	230	290	350	430
	＞16～25	-	-	-	-	-	140	190	230	290	350	430	550
＞1600～2500	≥1～3.5	32	36	45	56	71	100	130	160	190	230	290	350
	＞3.5～6.3	32	38	48	60	80	110	140	170	210	260	320	390
	＞6.3～10	36	40	50	63	85	120	160	190	230	290	350	430
	＞10～16	--	-	-	-	90	130	170	210	260	320	390	490
	＞16～25	-	-	-	-	-	160	210	260	320	390	490	610
＞2500～4000	≥1～3.5	32	38	48	60	80	110	140	170	210	260	320	390
	＞3.5～6.3	36	40	50	63	85	120	160	190	230	290	350	430
	＞6.3～10	36	45	53	67	90	130	170	210	260	320	390	490
	＞10～16	-	-	-	-	100	140	190	230	290	350	430	550
	＞16～25	-	-	-	-	-	160	210	260	320	390	490	610

注：①精度等級按蝸桿第Ⅱ公差組確定。

②在最小法向側隙能保證的條件下，T_S2公差帶允許采用對稱分布。
