6蝸輪
6.1曲面和曲線

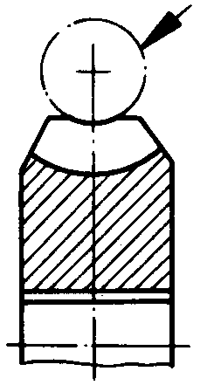

6.1.1蝸輪中圓環面
它是一個給定的與蝸輪同軸的假想圓環面。其母圓等于配對蝸桿的分度圓，中性圓半徑等于蝸桿副的中心距，其中間平面即蝸輪的中間平面。

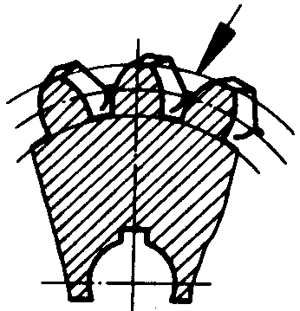

6.1.2蝸輪分度圓
蝸輪在中間平面的一個給定的基準圓，此圓被兩上相鄰?fù)瑐?cè)齒面所截取的弧長，等于蝸桿的軸向齒距。蝸輪的齒厚或齒槽寬在此圓上為給定值。
蝸輪節圓總是與分度圓重合。
6.1.3蝸輪齒頂曲面
位于蝸輪輪齒頂部的曲面。用它來限制蝸輪的外圓柱面及齒頂圓環面的徑向尺寸。
蝸輪齒頂曲面為圓柱面、圓環面、或由圓環面和圓柱面組合而成。
6.1.4蝸輪頂圓柱面
蝸輪齒頂曲面上呈圓柱形的那一部分齒頂表面。
6.1.5蝸輪頂圓
蝸輪頂圓柱面與端平面的交線。

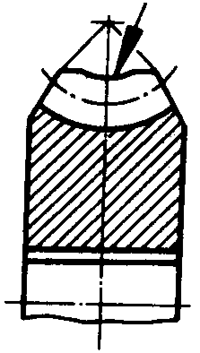

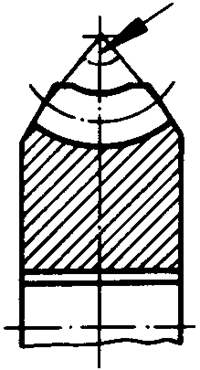

6.1.6咽喉面[齒頂圓環面
蝸輪齒頂曲面上呈圓環形狀的那一部分齒頂表面。
6.1.7蝸輪喉圓
蝸輪齒頂圓環面的內圓，或蝸輪齒頂曲面與中間平面的交線。

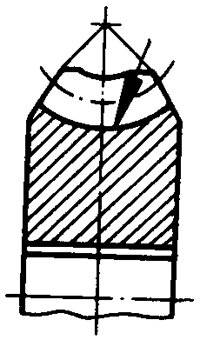

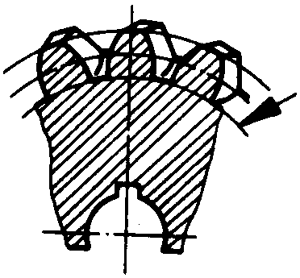

6.1.9蝸輪齒根圓環面
在蝸輪上，與齒槽底面相切的圓環面。
6.1.10蝸輪齒根圓
齒根圓環面與中間平面的交線。
6.2蝸輪截面
6.2.1蝸輪軸平面
通過蝸輪軸線的平面。
6.2.2蝸輪端平面
垂直于蝸輪軸線的平面。

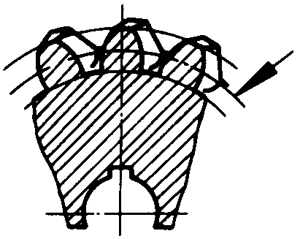

6.3蝸輪的端面齒廓
蝸輪齒面被蝸輪的端平面所截的截線。

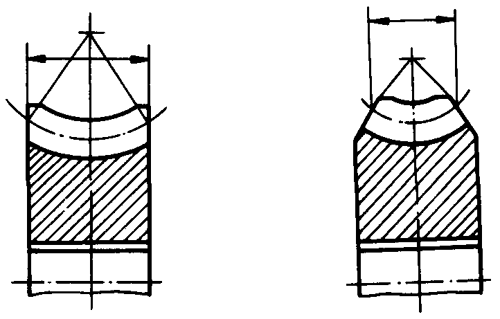

6.4蝸輪齒寬b2
蝸輪輪齒的計算寬度。
當輪齒端面是垂直于蝸輪軸線的平面時，齒寬指的是位于輪齒兩端的這兩個端平面與中圓環面相交所得的兩個交線圓之間的軸向距離。
當輪齒端面是以蝸輪軸線為軸線的圓錐面時，那么，齒寬指的是位于輪齒兩端的那兩個圓錐面與中圓環面相交所得到的兩個交線圓之間的軸向距離。
6.5齒寬角θ
蝸輪齒寬所對應的蝸桿圓心角。

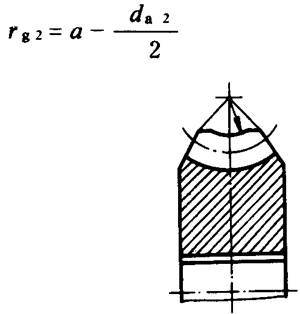

6.6咽喉母圓半徑rg2
蝸輪咽喉母圓的半徑

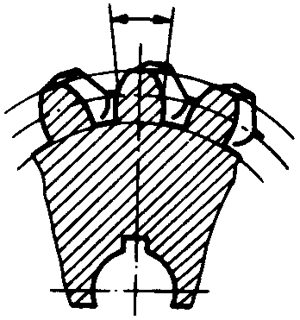

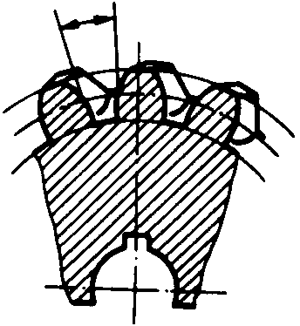

6.7分度圓齒距[周節]pt
蝸輪上，兩個相鄰的同側齒廓之間的分度圓弧長。
蝸輪分度圓齒距等于其配對蝸桿的軸向齒距。
6.8端面模數mt
分度圓齒距除以圓周率π的商。
蝸輪的端面模數等于其配對蝸桿的軸向模數。
6.9直徑參數
6.9.1分度圓直徑d2
d2=m·z2
6.9.2蝸輪頂圓直徑de2
6.9.3蝸輪喉圓直徑da2
da2=d2+2ha2
6.9.4蝸輪齒根圓直徑df2
df2=d2-2hf2
6.10齒高參數

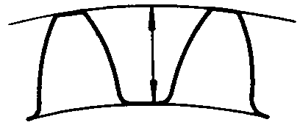

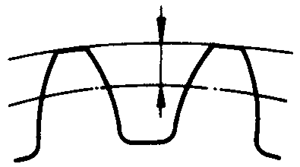

6.10.1齒高h(yuǎn)2
蝸輪喉圓與齒根圓之間的徑向距離。
6.10.2分度圓齒頂高[齒頂高]ha2
蝸輪喉圓與分度圓之間的徑向距離。

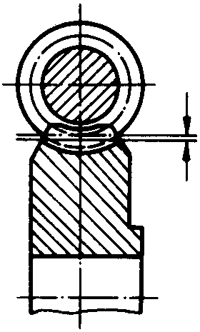

6.10.3蝸輪齒廓變位量
圓柱蝸桿傳動中，蝸桿分度圓柱面與蝸輪分度圓之間沿連心線量度的距離。
6.10.4蝸輪變位系數x2
蝸輪齒廓變位量除以模數的商。
6.10.5分度圓齒根高[齒根高]hf2
6.11蝸輪齒厚st
蝸輪中間平面上，一個輪齒兩側齒面間的分度圓弧長。
6.12蝸輪齒槽寬et
蝸輪的中間平面上，一個齒槽兩側齒面間的分度圓弧長。
附加說明：
本標準由中華人民共和國機械電子工業部提出。
本標準由鄭州機械研究所歸口。
村標準由重慶圓柱齒輪機床研究所負責起草。
本標準主要起草人李樹壇、張顯登、劉延林、鄧興奕、王熾鴻、劉宗輔、沈玉英、李自勤、陳集云、林慶無、周伯英、張春來、莫雨松、袁七俐、路亞衡、覃文緒、冀德仁、魏大洲。
