3.2.5蝸輪輪緣材料一般采用鑄造錫青銅ZCuSnlOPI。鑄件不允許有偏析、夾雜、縮孔、疏松、裂紋等缺陷,其化學成分、力學性能和硬度應符合GB 1176規定。當滑動速度小于5m/s時,可以采用GB 1176中規定的鑄造鋁青銅ZCuAllOFe3。允許采用性能相當?shù)钠渌牧稀?/DIV>
3.2.7蝸輪軸采用45鋼或力學性能相當?shù)钠渌牧,其化學成分和力學性能應符合GB 699和其他相應標準的規定。
反方向運轉,連續運轉時間不少于兩小時。運行中不得有沖擊、漏油、不正常振動、噪聲、發熱及聯接緊固件松動等現象。

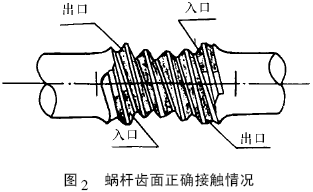

3.3.4試車后,蝸輪左右齒面接觸斑點應基本對稱,蝸桿齒面入口和出口修緣部分不應接觸,工作面入口部分的接觸斑點可重于工作面的其他部分(見圖1、圖2)。
3.3.5機體及其他零件的未加工內表面和蝸輪輪轂的未加工表面應涂底漆和耐油油漆。機體及其他零件的未加工外表面涂底漆及面漆,一般不允許抹膩?zhàn)印?/DIV>
4減速器的整機技術要求
4.1減速器外表面應光潔、平整。各連結件、緊固件不得有松動現象。
4.2減速器輸入軸用手轉動時,必須輕松平穩,無卡住現象。
4.3減速器密封處、結合處不得有漏油現象。
4.4在額定負載和額定轉速下,減速器的噪音應不大于80(dB),溫升不超過65℃,最高油溫不超過95℃。
4.5蝸桿和蝸輪軸的軸向間隙應符合表5的規定。
4.6蝸桿,蝸輪的齒面接觸斑點應符合3.3.4條的要求。
4.7減速器的承載能力和傳動效率應符合GB/T16444的要求。
5試驗方法
5.1減速器在試車合格后應進行負載試驗。
5.2減速器在額定轉速下,按其額定轉矩的25%、50%、75%、100%、110%、125%逐級進行加載試驗。
5.3負載試驗時,每十分鐘記錄一次時間、油溫、轉速、轉矩。
5.4對于雙向工作或未注明旋轉方向的減速器應分別進行正、反向試驗。對于單向工作的減速器可單向試驗,其旋轉方向必須與工作方向相同。
5.5在熱功率負載試驗中減速器的油池溫度穩定兩小時不變。其溫度應符合4.4條的要求。各密封處、結合處不準有漏油現象。
6驗收規則
6.1減速器有制造廠質量檢驗部門負責檢查和驗收,并出具合格證。
6.2檢驗用儀器、儀表必須經計量檢定。
6.3成批生產同一規格的減速器,允許抽試10%(不足10臺應抽試一臺),抽試不合格時應在抽試20%,仍不合格,應全部進行試驗。
6.4檢驗項目
6.4.1蝸桿副的側隙和接觸斑點。
6.4.2蝸桿、蝸輪的軸向間隙。
6.4.3傳動的平穩性、噪聲、溫升和密封情況。
6.4.4油漆和外觀質量
7標志、包裝、運輸
7.1標志
在減速器外表面規定位置上按裝一個牢固、清晰的標牌。標牌上應注明制造廠名,產品名稱、商標、產品型號、制造日期(或編號)、產品的主要參數等。
7.2包裝及運輸
7.2.1減速器的包裝應符合GB/T13384的規定
7.2.2產品說明書、產品合格證、裝箱單等隨機文件用塑料袋封裝,置于包裝箱內。
7.2.3運輸和貯存時應有防水、防腐蝕措施。
附加說明:
本標準由中華人民共和國冶金工業部提出。
本標準有冶金工業部北京冶金設備研究院歸口。
車囂?:士首鋼機械廠起草。
本標準主要起草人張德華、朱啟莊、王建軍。
