輥道電機減速器的選用

    用于軋機及連鑄件單獨傳動輥道，按JB3251中規定的方法選用。

    首先按JB3251的規定，計算機軋件或鑄件在輥道的錕子上打滑時的最大靜轉矩M_jmax和輥子帶載啟動時的最大轉矩M_max。

    然后從表A1中初選輥道電機減速器的型號規格，查得其允許啟動轉矩MQ值，并滿足下列條件：

M_jmax≤M_Q≤M_max                                     (A1)

    當不滿足此條件時，一般應重選，但M_Q略大于M_max時可以選用，缺點是動力偏大。如M_Q過大，不經濟且可能出現啟動時軋件或鑄件在輥道上打滑現象。

    例：某連鑄機單獨傳動輥道，輥子直徑d=300mm，輥距t=1500mm，運送鑄坯最大斷面（厚×寬）200mm×1050mm，坯長l=3600mm，坯重59000N，鑄坯表面溫度800℃輥到帶鑄坯頻繁啟動，輥道輸送速度v=0.46m/s，要求選用輥道電機減速器。

    按已知v，d計算輥子轉速n₂：



    按JB3251的規定計算得：

    M_{j max}=2030N·m，

    M_max=3080 N·m。

    查表A1，選取M_Q滿足不等式M_jmax≤M_Q≤M_max的型號，選取YZX132M₂42，其M_Q=2903 N·m電機轉速n=915r/min，實際傳動比i′=30.94（表A2）。

Mj max=2030 N·m＜M_Q=2903 N·m≤M_max=3080 N·m

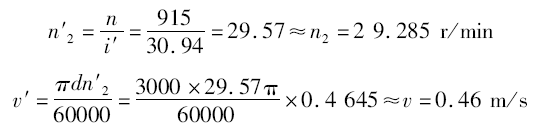

    輥子實際轉速n₂，輥道實際速度v′為：

    滿足要求，可以選定該型輥道電機減速器，寫出代號：

    YZX132M₂42—31.5

    如果傳動比不能滿足要求，可向制造廠提出要求修改傳動比。

    用于其他負荷較平穩的傳動機械，可按所要求的n、i、P、M_T、M_Q從表A1中選取承載能力較大或相當?shù)男吞栆?guī)格。
