輥道電機減速器產品分類(JB/T5562-91)

詳細介紹：

發布時間：2007-5-30 16:08:30

分享到：

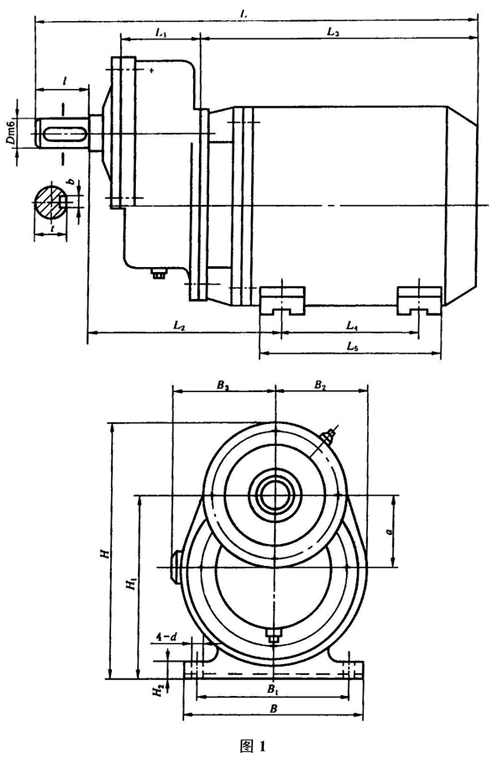

1 YZD系列電機減速器的型式、尺寸見圖1、表1。

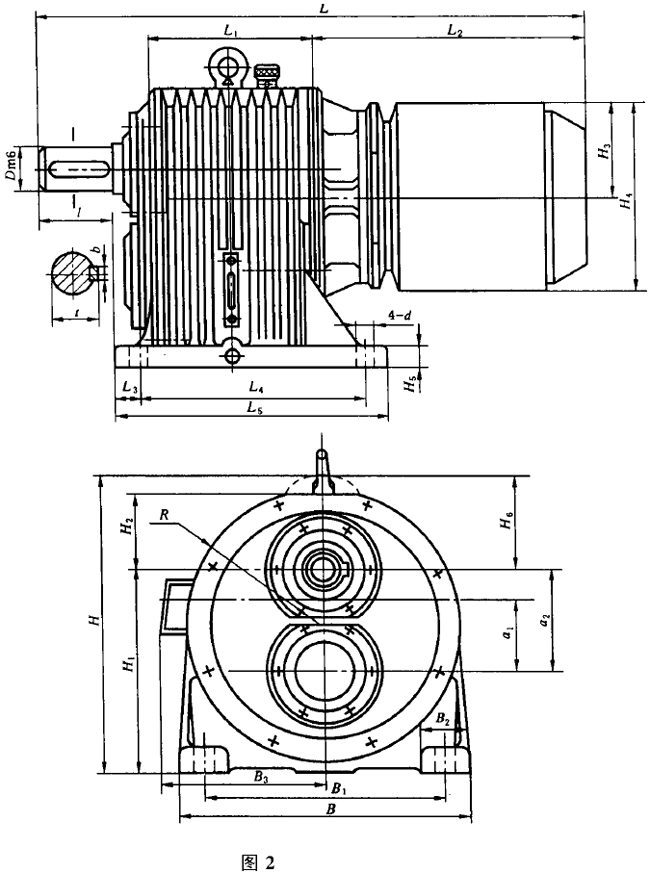

2 YGL、YZL系列電機減速器的型式、尺寸見圖2、表2。

3 YGX、YZX系列電機減速器的型式、尺寸見圖3、表3。

輥道電機減速器產品分類

表1 mm

型號	a	L	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	D (m6)	l	b	t	d	質量 kg
YZD112M₁07	75	≤480	250	330	85	192	305	140	235	190	125	125	190	15	35	58	10	38	12	70
YZD132M₁10	100	≤633	275	355	115	270	401	178	260	216	140	145	236	17	45	82	14	48.5	12	119
YZD132M₂10	100	≤633	275	355	115	270	401	178	260	216	140	145	236	17	45	82	14	48.5	12	125

輥道電機減速器產品分類

表2 mm

型號	中心距		L	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	H₅	H₆	R	D(m6)	l	b	t	d	質量 kg
型號	高速級a₁	低速級a₂	L	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	H₅	H₆	R	D(m6)	l	b	t	d	質量 kg
YGL132M₁17	75	100	695	320	333	158	392	30	270	330	250	70	220	200	120	132	265	28	133	155	45	82	14	48.5	24	150
YGL132M₂17	75	100	695	320	333	158	392	30	270	330	250	70	220	200	120	132	265	28	133	155	45	82	14	48.5	24	160
YGL160L₁27	118	150	975	482	460	217	568	33	350	410	380	90	250	300	145	160	315	32	160	218	65	105	18	69	28	350
YGL180L₁27	118	150	955	482	485	217	548	33	350	410	380	90	290	300	145	185	370	32	160	218	65	105	18	69	28	378
YZL132M₁17	75	100	734	320	333	158	431	30	270	330	250	70	-	200	120	143	285	28	133	155	45	82	14	48.5	24	142
YZL132M₂17	75	100	734	320	333	158	431	30	270	330	250	70	-	200	120	143	285	28	133	155	45	82	14	48.5	24	154
YZL160M₁27	118	150	876	480	460	217	464	33	350	410	380	90	-	300	145	163	325	32	160	218	65	105	18	69	28	272
YZL160M₂27	118	150	876	480	460	217	464	33	350	410	380	90	-	300	145	163	325	32	160	218	65	105	18	69	28	285

注：當需要降低總高H時，可去掉吊環螺釘，并制成平頂，H₆降為H₂。

輥道電機減速器產品分類

表3 mm

型號	L ≤	B	H	L₁	L₂	L₃	L₄	L₅	B₁	B₂	B₃	H₁	H₂	H₃	H₄	R	D (m6)	l	b	t	d	質量 kg
YGX132M₁11	698	280	307	268	340	33	190	240	220	60	220	140	265	132.5	22	133	50	82	14	53.5	20	142
YGX132M₂11	698	280	307	268	340	33	190	240	220	60	220	140	265	132.5	22	133	50	82	14	53.5	20	158
YGX132M₁21	716	305	325	286.5	340	25.5	205	265	235	65	220	140	265	132.5	25	140	60	105	18	64	25	165
YGX132M₂21	716	305	325	286.5	340	25.5	205	265	235	65	220	140	265	132.5	25	140	60	105	18	64	25	181
YGX160L₁41	978	380	425.5	373	486	48	250	310	320	75	250	180	315	157.5	33	180	80	130	22	85	28	323
YGX132M₁22	825	305	325	382	340	27	280	340	235	65	220	140	265	132.5	25	140	60	105	18	64	25	167
YGX132M₂42	907	380	425.5	465	340	40	355	415	320	75	220	180	265	132.5	33	180	75	105	20	79.5	28	238
YGX160L₁52	1195	420	465	590	486	62	445	535	360	75	250	200	315	157.5	35	200	90	130	25	95	28	446
YZX132M₁21	746	305	363	286.5	370	25.5	205	265	235	65	-	140	285	142.5	25	140	60	105	18	64	25	153
YZX132M₂21	746	305	363	286.5	370	25.5	205	265	235	65	-	140	285	142.5	25	140	60	105	18	64	25	155
YZX160M₁41	945	380	440	373	453	48	250	310	320	75	-	180	325	162.5	33	180	80	130	22	85	28	247
YZX132M₂42	946	380	403	465	370	40	355	415	320	75	-	180	285	142.5	33	180	75	105	20	79.5	28	222
YZX160M₁52	1061	420	465	590	365	62	445	535	360	75	-	200	325	162.5	35	200	90	130	25	95	28	360
