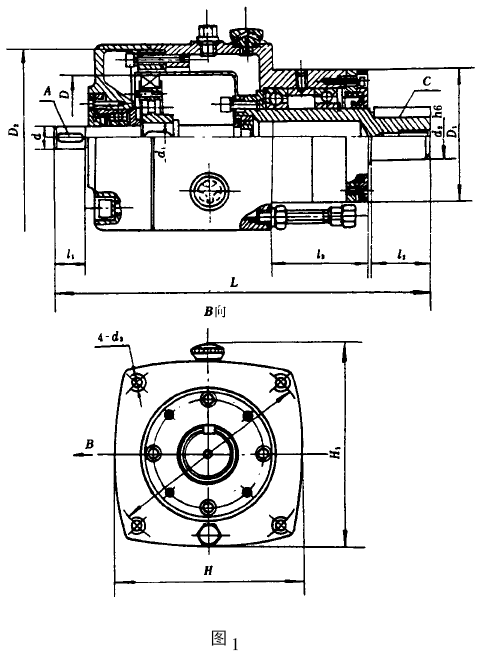

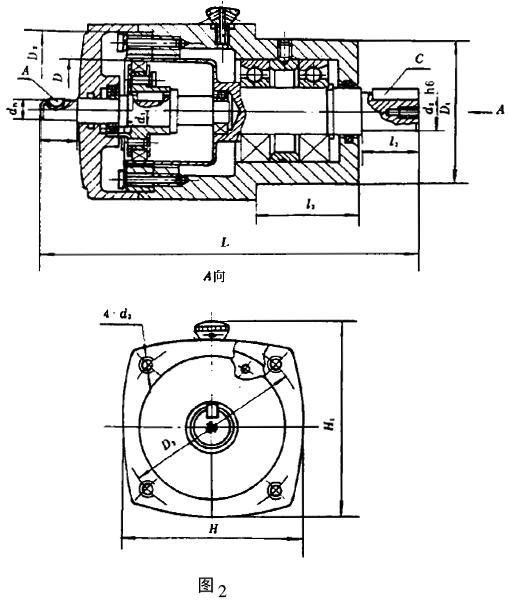

4.2結構尺寸系列見表1、表2。

5基本參數見表3。

表1

模型

代號

d₁

d₂

h₆

d₃

D₁

D₂

D₃

L₁

L₂

L₃

H₁

重量kg

尺寸

100

120

160

200

250

320

110

M10

M12

M14

M20

M24

M27

M30

100

160

200

250

320

100

114

140

180

215

240

115

135

170

220

270

330

370

100

130

155

195

245

300

360

400

115

140

170

205

240

290

340

430

530

669

750

108

128

140

102

156

170

122

142

180

230

280

345

400

101

132

155

220

265

320

423

400

鍵1×4

鍵2×7

鍵3×10

鍵3×13

鍵5×14

鍵5×16

鍵5×20

鍵6×25

鍵8×32

鍵8×40

鍵10×50

鍵12×60

鍵C2×10

鍵C4×14

鍵C5×18

鍵C6×25

鍵C×32

鍵C8×40

鍵C10×50

鍵C14×62

鍵C18×80

鍵C22×100

鍵C25×120

鍵C28×130

0.3

0.5

1.5

5.5

100

注：①25～50機型，A鍵按GB1099選用；60～320機型，A鍵按GB1096選用。

②25～320機型，C鍵按GB1096選用。

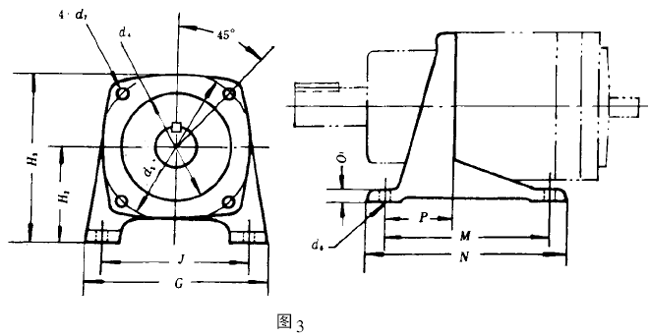

表2 mm

代號	機型
	60	80	100	120	160	200	250	320
	尺寸
H₃	101	140	160	196	255	310	380	450
G	112	140	168	205	260	320	400	480
H₂	56	80	90	106	140	170	210	250
J	92	116	138	175	220	280	340	400
d₆	7	9	10	10	14	14	18	22
d₄	68	85	100	114	140	180	215	240
M	85	130	150	100	240	280	330	380
N	115	160	180	215	280	330	390	450
O	10	13	14	16	20	20	22	25
P	54	61	67	80	90	110	120	140
d₇	8	12	14	16	24	28	30	34
d₅	100	130	155	195	245	300	350	400

表3

機 型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速3000r/min			輸入轉速1500r/min
機 型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
25	25	0.2 0.15 0.1	63 80 125	0.0122 0.0096 0.0061	47.6 37.5 24	2 2 2	0.0071 0.0056 0.0035	23.8 18.8 12	2.5 2.5 2.5
32	32	0.25 0.2 0.15 0.1	63 80 100 160	0.027 0.024 0.023 0.015	47.6 37.5 30 18.6	4.5 5 6 6	0.015 0.015 0.014 0.008	23.8 18.8 15 9.4	5 6.5 7.5 7.5
40	40	0.25 0.2 0.15 0.1	80 100 125 200	0.078 0.061 0.049 0.033	37.5 30 24 15	16 16 16 16	0.044 0.035 0.029 0.020	18.8 15 12 7.5	20 20 20 20
50	50	0.3 0.25 0.2 0.15	80 100 125 160	0.135 0.115 0.093 0.076	37.5 30 24 18.6	28 30 30 30	0.068 0.068 0.055 0.044	18.8 15 12 9.4	30 38 38 38
60	60	0.4	80	0.216	37.5	45	0.136	18.8	60

機 型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速1000r/min			輸入轉速750r/min			輸入轉速500r/min
機 型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
25	25	0.2 0.15 0.1	63 80 125	0.0047 0.0044 0.0028	15.8 12.5 8	2.5 2.9 2.9	0.0035 0.0033 0.0021	11.9 9.4 6	2.5 3 3	0.0023 0.0023 0.0016	7.9 6.25 4	2.5 3.4 3.4
32	32	0.25 0.2 0.15 0.1	63 80 100 160	0.012 0.012 0.011 0.071	15.8 12.5 10 6.25	6 7.6 8.6 8.6	0.010 0.010 0.008 0.005	11.9 9.4 7.5 4.7	6.5 8 9 9	0.007 0.007 0.006 0.004	7.9 6.25 5 3	7 9 10 10
40	40	0.25 0.2 0.15 0.1	80 100 125 200	0.034 0.028 0.022 0.016	12.5 10 8 5	23 23 23 23	0.027 0.021 0.018 0.012	9.4 7.5 6 3.8	24 24 24 24	0.021 0.016 0.013 0.009	6.25 5 4 2.5	28 28 28 28
50	50	0.3 0.25 0.2 0.15	80 100 125 160	0.045 0.051 0.040 0.032	12.5 10 8 6.25	30 42 42 42	0.034 0.041 0.033 0.026	9.4 7.5 6 4.7	30 45 45 45	0.022 0.031 0.025 0.019	6.25 5 4 3	30 50 52 52
60	60	0.4	80	0.098	12.5	65	0.074	9.4	65	0.049	6.25	65

機型	柔輪內徑mm	模數mm	傳動比i	輸入轉速3000r/min			輸入轉速1500r/min
機型	柔輪內徑mm	模數mm	傳動比i	輸入功率kW	輸出轉速r/min	輸出轉矩N·m	輸入功率kW	輸出轉速r/min	輸出轉矩N·m
60	60	0.3 0.25 0.2	100 125 160	0.193 0.154 0.127	30 24 18.6	50 50 50	0.144 0.092 0.072	15 12 9.4	63 63 63
80	80	0.5 0.4 0.3 0.25 0.2	80 100 125 160 200	0.481 0.461 0.369 0.305 0.249	37.5 30 24 18.6 15	100 120 120 120 120	0.284 0.272 0.218 0.171 0.135	18.8 15 12 9.4 7.5	125 150 150 150 150
100	100	0.6 0.5 0.4 0.3 0.25	80 100 125 160 200	0.961 0.961 0.769 0.637 0.513	37.5 30 24 18.6 15	200 250 250 250 250	0.454 0.561 0.449 0.352 0.317	18.8 15 12 9.4 7.5	200 310 310 310 310
120	120	0.8 0.6 0.5	80 100 125	1.828 1.731 1.385	37.5 30 24	380 450 450	0.862 1.014 0.811	18.8 15 12	380 560 560

機型	柔輪內徑mm	模數mm	傳動比i	輸入轉速1000r/min			輸入轉速750r/min			輸入轉速500r/min
機型	柔輪內徑mm	模數mm	傳動比i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
60	60	0.3 0.25 0.2	100 125 160	0.087 0.069 0.054	10 8 6.25	72 72 72	0.068 0.054 0.042	7.5 6 4.7	75 75 75	0.049 0.041 0.031	5 4 3	82 86 86
80	80	0.5 0.4 0.3 0.25 0.2	80 100 125 160 200	0.226 0.211 0.169 0.132 0.106	12.5 10 8 6.25 5	150 175 175 175 175	0.171 0.162 0.130 0.102 0.082	9.4 7.5 6 4.7 3.8	150 180 180 180 180	0.113 0.121 0.101 0.076 0.064	6.25 5 4 3 2.5	150 200 210 210 210
100	100	0.6 0.5 0.4 0.3 0.25	80 100 125 160 200	0.301 0.374 0.338 0.264 0.239	12.5 10 8 6.25 5	200 310 350 350 350	0.227 0.28 0.268 0.209 0.192	9.4 7.5 6 4.7 3.8	200 310 370 370 370	0.151 0.187 0.183 0.155 0.147	6.25 5 4 3 2.5	200 310 380 430 430
120	120	0.8 0.6 0.5	80 100 125	0.573 0.675 0.618	12.5 10 8	380 560 640	0.431 0.507 0.485	9.4 7.5 6	380 560 670	0.287 0.338 0.328	6.25 5 4	380 560 680

機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速3000r/min			輸入轉速1500r/min
機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
120	120	0.4 0.3	160 200				0.635 0.575	9.4 7.5	560 560
160	160	1 0.8 0.6 0.5 0.4 0.3	8 100 125 160 200 250				1.814 1.809 1.448 1.134 1.025 0.82	18.8 15 12 9.4 7.5 6	800 1000 1000 1000 1000 1000
200	200	1 0.8 0.6 0.5 0.4 0.3	80 100 125 160 200 250				3.402 3.620 2.896 2.268 2.051 1.641	18.8 15 12 9.4 7.5 6	1500 2000 2000 2000 2000 2000
250	250	1.5 1.25	80 100				6.68 6.33	18.8 15	2800 3500

機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速1000r/min			輸入轉速750r/min			輸入轉速500r/min
機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
120	120	0.4 0.3	160 200	0.482 0.437	6.25 5	640 640	0.380 0.348	4.7 3.8	670 670	0.279 0.263	3 2.5	770 770
160	160	1 0.8 0.6 0.5 0.4 0.3	8 100 125 160 200 250	1.207 1.387 1.111 0.867 0.787 0.629	12.5 10 8 6.25 5 4	800 1150 1150 1150 1150 1150	0.907 1.086 0.868 0.680 0.750 0.492	9.4 7.5 6 4.7 3.8 3	800 1200 1200 1200 1200 1200	0.604 0.604 0.604 0.488 0.461 0.369	6.25 5 4 3 2.5 2	800 1000 1250 1350 1350 1350
200	200	1 0.8 0.6 0.5 0.4 0.3	80 100 125 160 200 250	2.262 2.413 2.866 1.734 1.572 1.259	12.5 10 8 6.25 5 4	1500 2000 2300 2300 2300 2300	1.701 1.809 1.731 1.355 1.241 0.980	9.4 7.5 6 4.7 3.8 3	1500 2000 2390 2390 2390 2390	1.132 1.207 1.164 0.995 0.940 0.752	6.25 5 4 3 2.5 2	1500 2000 2410 2750 2750 2750
250	250	1.5 1.25	80 100	4.49 4.49	12.5 10	2800 3500	3.37 3.37	9.4 7.5	2800 3500	2.24 2.24	6.25 5	2800 3500

機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速3000r/min			輸入轉速1500r/min
機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
250	250	1 0.8 0.6 0.5 0.4	125 160 200 250 320				5.07 3.96 3.59 2.87 2.25	12 9.4 7.5 6 4.7	3500 3500 3500 3500 3500
320	320	2 1.5 1.25 1 0.8 0.6 0.5	80 100 125 160 200 250 3200				12.27 11.4 9.12 7.14 6.47 5.17 4.05	18.8 15 12 9.4 7.5 6 4.7	5300 6300 6300 6300 6300 6300 6300

機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入轉速1000r/min			輸入轉速750r/min			輸入轉速500r/min
機型	柔輪內徑 mm	模數 mm	傳動比 i	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m	輸入功率 kW	輸出轉速 r/min	輸出轉矩 N·m
250	250	1 0.8 0.6 0.5 0.4	125 160 200 250 320	3.86 3.01 2.73 2.19 1.69	8 6.25 5 4 3.1	4000 4000 4000 4000 4000	3.04 2.38 2.19 1.72 1.32	6 4.7 3.8 3 2.3	4200 4200 4200 4200 4200	2.33 1.75 1.65 1.32 1.05	4 3 2.5 2 1.6	4830 4830 4830 4830 4830
320	320	2 1.5 1.25 1 0.8 0.6 0.5	80 100 125 160 200 250 3200	8.50 8.08 6.95 5.44 4.92 3.93 3.05	12.5 10 8 6.25 5 4 3.1	5300 6300 7200 7200 7200 7200 7200	6.40 6.06 5.44 4.26 3.89 3.07 2.36	9.4 7.5 6 4.7 3.8 3 2.3	5300 6300 7500 7500 7500 7500 7500	4.25 4.04 4.15 7.12 2.94 2.35 1.88	6.25 5 4 3 2.5 2 1.6	5300 6300 8600 8600 8600 8600 8600
