3 型式、尺寸
3. 1 減速器分單級傳動（ZKD）、單級派生傳動（ZKP）和兩級傳動（ZKL）三種型式。
3. 1. 1 ZKD 型減速器外形尺寸見圖1、表1。
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 |
|
L |
B |
H |
H0 |
R |
d |
b×t |
l1 |
D1/D2（u8） |
l3/l2 |
|
ZKD1 |
1469 |
1206 |
1043 |
500 |
480 |
140 |
37.7×11 |
250 |
198/200 |
125/230 |
|
ZKD2 |
1670 |
1340 |
1167 |
560 |
535 |
160 |
42.1×12 |
300 |
238/240 |
150/280 |
|
ZKD3 |
1865 |
1586 |
1445 |
710 |
640 |
180 |
44.9×12 |
300 |
298/300 |
180/335 |
|
ZKD4 |
2015 |
1815 |
1610 |
800 |
735 |
220 |
57.1×18 |
350 |
338/340 |
200/375 |
|
ZKD5 |
2400 |
2060 |
1875 |
900 |
850 |
250 |
64.6×18 |
410 |
398/400 |
240/440 |
|
ZKD6 |
2700 |
2450 |
2170 |
1120 |
925 |
280 |
72.1×20 |
470 |
438/440 |
270/500 |
|
ZKD7 |
3105 |
2774 |
2445 |
1250 |
1040 |
320 |
81×22 |
470 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質(zhì)量m/kg |
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h |
|
ZKD1 |
580 |
460 |
202 |
1020 |
1140 |
56 |
70 |
2212～2244 |
|
ZKD2 |
720 |
590 |
247 |
1140 |
1270 |
56 |
80 |
2960～3010 |
|
ZKD3 |
850 |
700 |
268 |
1360 |
1515 |
66 |
90 |
4764～4871 |
|
ZKD4 |
900 |
740 |
273 |
1550 |
1740 |
66 |
100 |
6171～6532 |
|
ZKD5 |
1160 |
890 |
295 |
1760 |
2000 |
78 |
120 |
10300～10500 |
|
ZKD6 |
1350 |
1100 |
350 |
2100 |
2350 |
91 |
180 |
16842～17165 |
|
ZKD7 |
1465 |
1160 |
430 |
2300 |
2690 |
107 |
180 |
27168～27228 |
3. 1. 2 ZKP型減速器裝配形式及外形尺寸見圖2、表2。
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 |
|
L |
B |
H |
H0 |
R |
d(m6) |
b×t |
l1 |
D1/D2（u8） |
l3/l2 |
|
ZKP1 |
1435 |
1206 |
1043 |
500 |
480 |
110 |
30.1×9 |
165 |
198/200 |
125/230 |
|
ZKP2 |
1660 |
1340 |
1167 |
560 |
535 |
130 |
33×10.3 |
200 |
238/240 |
150/280 |
|
ZKP3 |
1900 |
1586 |
1445 |
710 |
640 |
160 |
42.1×12 |
240 |
298/300 |
180/335 |
|
ZKP4 |
2100 |
1815 |
1610 |
800 |
735 |
170 |
43.5×12 |
300 |
338/340 |
200/375 |
|
ZKP5 |
2400 |
2060 |
1875 |
900 |
850 |
180 |
44.9×12.4 |
300 |
398/400 |
240/440 |
|
ZKP6 |
2890 |
2450 |
2170 |
1120 |
925 |
220 |
57.1×16 |
350 |
438/440 |
270/500 |
|
ZKP7 |
3171 |
2774 |
2445 |
1250 |
1040 |
280 |
72.1×20 |
470 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質(zhì)量m/kg |
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h |
|
ZKP1 |
580 |
460 |
302 |
1020 |
1140 |
56 |
70 |
2475～2526 |
|
ZKP2 |
720 |
590 |
365 |
1140 |
1270 |
56 |
80 |
3390～3430 |
|
ZKP3 |
850 |
700 |
364 |
1360 |
1515 |
66 |
90 |
5382～5505 |
|
ZKP4 |
900 |
740 |
442 |
1550 |
1740 |
66 |
100 |
7112～7667 |
|
ZKP5 |
1160 |
890 |
445 |
1760 |
2000 |
78 |
120 |
11620～11700 |
|
ZKP6 |
1350 |
1100 |
620 |
2100 |
2350 |
91 |
180 |
19390～19634 |
|
ZKP7 |
1465 |
1160 |
655 |
2300 |
2690 |
107 |
180 |
28505～28625 | |
|

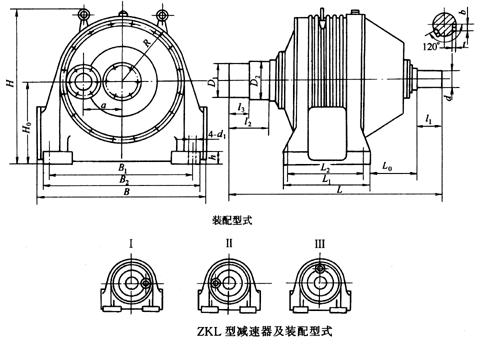

3. 1. 3 ZKL型減速器外形尺寸見圖3、表3。
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 |
|
L |
B |
H |
H0 |
R |
d（m5） |
b×t |
l1 |
D1/D2（u8） |
l3/l2 |
|
ZKL1 |
1443 |
1176 |
1038 |
500 |
460 |
90 |
25.6×8 |
130 |
198/200 |
125/230 |
|
ZKL2 |
1660 |
1340 |
1167 |
560 |
535 |
110 |
30×19 |
165 |
238/240 |
150/280 |
|
ZKL3 |
1860 |
1586 |
1445 |
710 |
640 |
120 |
33.2×10 |
210 |
298/300 |
180/335 |
|
ZKL3A |
1940 |
1640 |
1408 |
710 |
650 |
140 |
37.7×11 |
190 |
318/320 |
199.5/370 |
|
ZKL4 |
2055 |
1812 |
1642 |
800 |
735 |
140 |
37.7×11 |
250 |
338/340 |
200/375 |
|
ZKL5 |
2370 |
2068 |
1875 |
900 |
850 |
160 |
42.1×12 |
300 |
398/400 |
240/440 |
|
ZKL6 |
2690 |
2450 |
2170 |
1120 |
925 |
180 |
44.9×12 |
300 |
438/440 |
270/500 |
|
ZKL7 |
2980 |
2715 |
2445 |
1250 |
1050 |
200 |
51×14 |
350 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質(zhì)量m/kg |
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h |
|
ZKL1 |
720 |
600 |
190 |
960 |
1105 |
56 |
70 |
2482～2521 |
|
ZKL2 |
820 |
690 |
220 |
1140 |
1270 |
56 |
80 |
3464～3515 |
|
ZKL3 |
920 |
760 |
246 |
1360 |
1515 |
66 |
90 |
5385～5519 |
|
ZKL3A |
1030 |
870 |
210 |
1380 |
1570 |
65 |
100 |
5693～5762 |
|
ZKL4 |
1040 |
880 |
268 |
1550 |
1740 |
66 |
100 |
6742～7115 |
|
ZKL5 |
1300 |
1030 |
275.5 |
1760 |
2000 |
78 |
120 |
11290～11488 |
|
ZKL6 |
1440 |
1180 |
290 |
2100 |
2350 |
91 |
150 |
18952～19226 |
|
ZKL7 |
1720 |
1420 |
300 |
2300 |
2640 |
107 |
180 |
27198～27330 |
3. 2 型號和示例

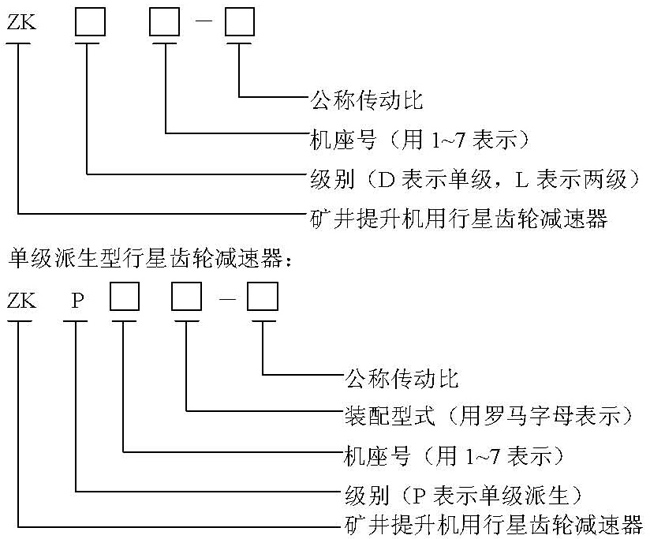

3. 2. 1 型號
單級和兩級行星齒輪減速器：
3. 2. 2 示例
a）4號機座，兩級減速，傳動比i=20 的礦井提升機用行星齒輪減速器表示為：
ZKL4－20
b）4 號機座，單級派生，傳動比i=11.2，第Ⅱ種裝配型式的礦井提升機用行星齒輪減速器表示為：
ZKP4－Ⅱ－11.2
