一、 概 述
YR、YRKS系列(10KV)異步電動機是我國20世紀90年代開發的統一設計新產品,其功率等級、安裝尺寸和電氣性能指標均符合我國機械行業標準《YR系列10KV繞線轉子三相異步電動機技術條件(機座號450~630)(試制用)》的規定。
該電動機能直接用于10KV電網,與6KV高壓電動機(YR系列)相比具有簡化設備、運行可靠、節省投資、能耗低等特點。可用于驅動通風機、壓縮機、水泵、球磨機、破碎機等通用機械,在礦山、化工、石油、發電廠等各種工礦企業中作原動機用。
電動機的額定頻率為50Hz,額定電壓為10KV,工作定額為連續(S1)。
電動機在起動時必須在轉子回路中串起動變阻器,不允許將轉子繞組直接短路起動。

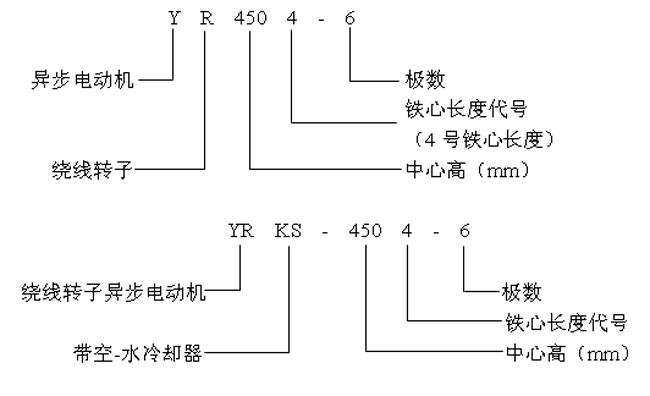

型號含義
二、 結 構 簡 介
YR系列(10KV)繞線轉子電動機為自然通風冷卻IC01,防護等級為IP23或IP44(管道通風)、YRKS系列則為帶空-水冷卻器的封閉式結構,外殼防護等級為IP44。電動機的安裝型式為IMB3。
YR、YRKS系列電動機為一個軸伸,出線盒一般裝于右側(從軸伸端方向看)。
