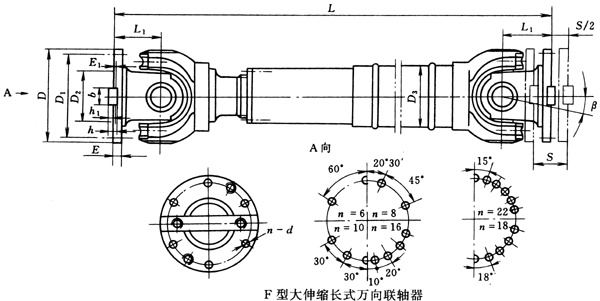

F型大伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號	回轉 直徑 D	公稱轉 矩Tn/ kN·m	疲勞轉 矩Tf/ kN·m	軸線折 角β/ (°)≤	伸縮 量S	Lmin	D­1 (js11)	D2 (H7)	D3	E	E­1	b×h	h1	L1	n-d	轉動慣量 I/kg·m2		質量m/kg
																Lmin	增長100	Lmin	增長100
SWP160F	160	16	8	10	150	770	140	95	114	15	4	20×12	6	85	6-13	0.14	0.0059	51	2.1
SWP180F	180	20	10		170	830	155	105	121	15	4	24×12	7	95	6-15	0.23	0.0072	64	2.3
SWP200F	200	31.5	16		190	950	175	125	127	17	5	28×16	8	110	8-15	0.4	0.0114	88	3.4
SWP225F	225	40	20		210	1070	196	135	152	20	5	32×18	9	130	8-17	0.66	0.029	120	6.6
SWP250F	250	63	31.5		220	1110	218	150	168	25	5	40×25	12.5	135	8-19	1.06	0.0407	158	7.3
SWP285F	285	90	45		240	1270	245	170	194	27	7	40×30	15	150	8-21	2.24	0.0702	255	9.4
SWP315F	315	140	63		270	1410	280	185	219	32	7	40×30	15	170	10-23	3.99	0.1144	344	12
SWP350F	350	180	90		290	1540	310	210	245	35	8	50×32	16	185	10-23	6.9	0.1663	460	13.6
SWP390F	390	250	112		315	1680	345	235	273	40	8	70×36	18	205	10-25	11.9	0.2695	600	18
SWP435F	435	355	160		335	1880	385	255	299	42	10	80×40	20	235	16-28	22.41	0.3645	985	20
SWP480F	480	450	224		350	2000	425	275	351	47	12	90×45	22.5	265	16-31	39.09	0.7028	1356	28
SWP550F	550	710	315		360	2230	492	320	402	50	12	100×45	22.5	290	16-31	62.12	1.1842	1785	35.7
SWP600F	600	1000	500		370	2800	544	380	450	55	15	90×55	27.5	360	22-34	100.48	1.7159	2403	40.5
SWP640F	640	1250	630		380	2920	575	385	480	60	15	100×60	30	385	18-34	168.28	2.308	3207	48.3
