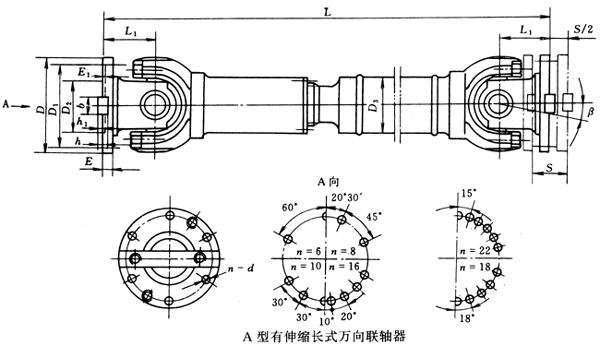

A型有伸縮長式萬向聯軸器基本參數和主要尺寸（JB/T3241-91）/mm

型號 回轉 直徑 D 公稱轉 矩Tn/ kN·m 疲勞轉 矩Tf/ kN·m 軸線折 角β/ (°)≤ 伸縮 量S Lmin D­1 (js11) D2 (H7) D3 E E­1 b×h h1 L1 n-d 轉動慣量 I/kg·m2 質量m/kg Lmin 增長100 Lmin 增長100 SWP160A 160 16 8 10 50 660 140 95 114 15 4 20×12 6 85 6-13 0.13 0.0055 47 2.1 SWP180A 180 20 10 10 60 752 155 105 121 15 4 24×14 7 95 6-15 0.22 0.0072 60 2.3 SWP200A 200 31.5 16 10 70 823 175 125 127 17 5 28×16 8 110 8-15 0.37 0.0114 81 3.4 SWP225A 225 40 20 10 76 933 196 135 152 20 5 32×18 9 130 8-17 0.63 0.029 109 6.6 SWP250A 250 63 31.5 10 80 978 218 150 168 25 5 40×25 12.5 135 8-19 1.02 0.0407 147 7.3 SWP285A 285 90 45 10 100 1133 245 170 194 27 7 40×30 15 150 8-21 2.17 0.0702 241 9.4 SWP315A 315 140 63 10 110 1250 280 185 219 32 7 40×30 15 170 10-23 3.86 0.1144 322 12 SWP350A 350 180 90 10 120 1380 310 210 245 35 8 50×32 16 185 10-23 6.66 0.1663 428 13.6 SWP390A 390 250 112 10 120 1495 345 235 273 40 8 70×36 18 205 10-25 11.53 0.2695 566 18 SWP435A 435 355 160 10 150 1710 385 255 299 42 10 80×40 20 235 16-28 21.81 0.3645 932 20 SWP480A 480 450 224 10 170 1910 425 275 351 47 12 90×45 22.5 265 16-31 38.04 0.7028 1294 28 SWP550A 550 710 315 10 190 2135 492 320 402 50 12 100×45 22.5 290 16-31 61.28 1.1842 1744 35.7 SWP600A 600 1000 500 10 210 2580 544 380 450 55 15 90×55 27.5 360 22-34 98.63 1.7159 2330 40.5 SWP640A 640 1250 630 10 230 2685 575 385 480 60 15 100×60 30 385 18-38 167.67 2.308 3153 48.3
