WD型大規格無伸縮短式萬向聯軸機外形安裝尺寸(JB/T5513-91) |
|
|
詳細介紹: |
發布時間:2006/5/15 16:41:19 |
|
|

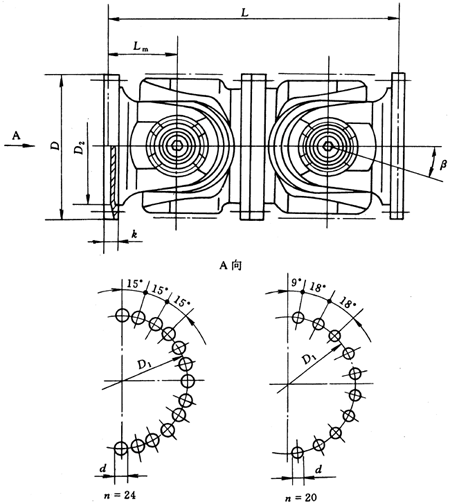

WD型大規格無伸縮短式萬向聯軸器外形安裝尺寸
WD型大規格無伸縮短式萬向聯軸器基本參數和主要尺寸(JB/T5513-91)/mm
型號 |
回轉直
徑D |
公稱轉矩
Tn/kN·m |
疲勞轉矩
Tf/kN·m |
軸線折
角β≤ |
Lmin |
D1
(js11) |
D2 |
Lm |
n-d |
k |
β=5° |
β=10° |
β=5° |
β=10° |
SWC680WD |
680 |
1400 |
710 |
5°, 10° |
1340 |
1440 |
635 |
550 |
335 |
360 |
24-25 |
55 |
SWC780WD |
780 |
2500 |
1250 |
1480 |
1620 |
725 |
640 |
370 |
405 |
24-31 |
62 |
SWC840WD |
840 |
3150 |
1600 |
1700 |
1920 |
775 |
710 |
425 |
480 |
24-38 |
70 |
SWC920WD |
920 |
4000 |
2000 |
1840 |
1920 |
855 |
760 |
460 |
480 |
24-38 |
80 |
SWC1000WD |
1000 |
5000 |
2500 |
2060 |
2140 |
915 |
840 |
515 |
535 |
20-50 |
90 |
SWC1100WD |
1100 |
6310 |
3150 |
2280 |
2400 |
1015 |
920 |
570 |
600 |
20-50 |
100 |
SWC1200WD |
1200 |
8000 |
4000 |
2480 |
2640 |
1100 |
1000 |
620 |
660 |
20-58 |
110 |
注:Tf為在交變負荷下按疲勞強度所允許的轉矩。 |
|
|
