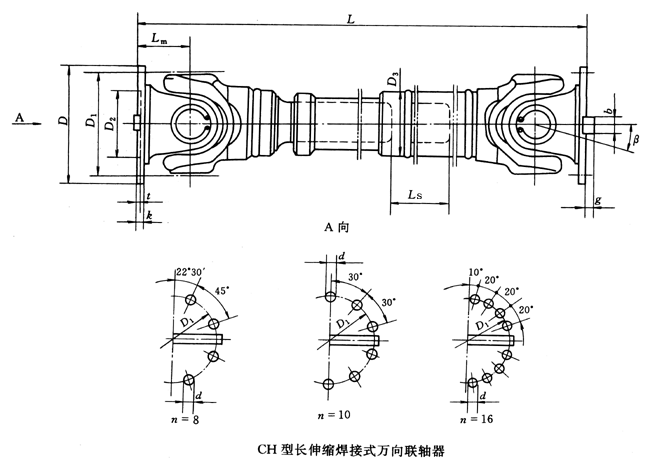

CH型長伸縮焊接式萬向聯(lián)軸器基本參數(shù)和主要尺寸（JB/T5513-91）/mm

型號	回轉 直徑 D	公稱轉 矩Tn/ kN·m	疲勞轉 矩f/ kN·m	軸線折 角β/ (°)≤	伸縮 量LS	Lmin	D1 (js11)	D2 (H7)	D3	Lm	n-d	k	t	b (h9)	g	轉動慣量 I/kg·m2		質量m/kg
																Lmin	增長100	Lmin	增長100
SWC180CH1	180	12.5	6.3	25	200	925	155	105	114	110	8-17	17	5	-	-	0.181	0.007	74	2.8
SWC180CH2					700	1425										0.216		104
SWC225CH1	225	40	20	15	220	1020	196	135	152	120	8-17	20	5	32	9	0.561	0.0234	132	4.9
SWC225CH2					700	1500										0.674		182
SWC250CH1	250	63	31.5	15	300	1215	218	150	168	140	8-19	25	6	40	12.5	1.016	0.0277	190	5.3
SWC250CH2					700	1615										1.127		235
SWC285CH1	285	90	45	15	400	1475	245	170	194	160	8-21	27	7	40	15	2.156	0.051	300	6.3
SWC285CH2					800	1875										2.36		358
SWC315CH1	315	125	63	15	400	1600	280	185	219	180	10-23	32	8	40	15	3.812	0.0795	434	8
SWC315CH2					800	2000										4.15		514
SWC350CH1	350	180	90	15	400	1715	310	210	267	194	10-23	35	8	50	16	7.663	0.2219	672	15
SWC350CH2					800	2115										8.551		823
SWC390CH1	390	250	125	15	400	1845	345	235	267	215	10-25	40	8	70	18	12.73	0.2219	817	15
SWC390CH2					800	2245										13.617		964
SWC440CH1	440	355	180	15	400	2110	390	255	325	260	16-28	42	10	80	20	22.54	0.4744	1312	21.7
SWC440CH2					800	2510										24.43		1537
SWC490CH1	490	500	250	15	400	2220	435	275	325	270	16-31	47	12	90	22.5	33.97	0.4744	1554	21.7
SWC490CH2					800	2620										35.87		1779
SWC550CH1	550	710	355	15	500	2585	492	320	426	305	16-31	50	12	100	22.5	72.79	1.357	2585	34
SWC550CH2					1000	3085										79.57		3045

    注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

          2.L_min為縮短后的最小長度。

          3.L為安裝長度，按需要確定。
