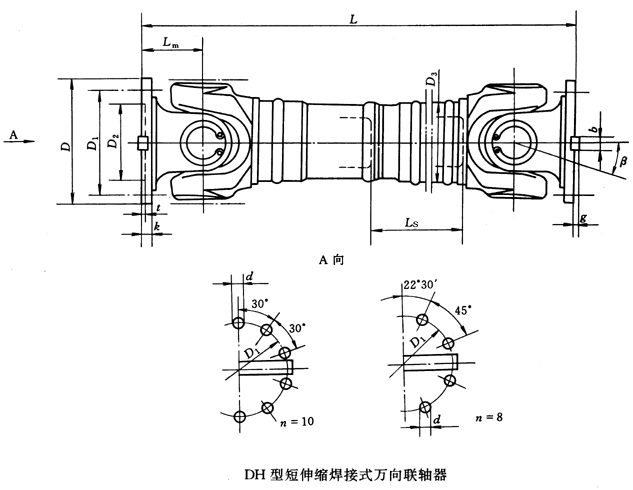

DH型短伸縮焊接式萬向聯軸器外形安裝尺寸
DH型短伸縮焊接式萬向聯軸器基本參數和主要尺寸(JB/T5513-91)/mm
型號 |
回轉
直徑
D |
公稱轉
矩Tn/
kN·m |
疲勞轉
矩Tf/
kN·m |
軸線折
角β/
(°)≤ |
伸縮
量LS |
Lmin |
D1
(js11) |
D2
(H7) |
D3 |
Lm |
n-d |
k |
t |
b
(h9) |
g |
轉動慣量
I/kg·m2 |
質量m/kg |
Lmin |
增長100 |
Lmin |
增長100 |
SWC180DH1 |
180 |
12.5 |
6.3 |
25 |
75 |
650 |
155 |
105 |
114 |
110 |
8-17 |
17 |
5 |
- |
- |
0.165 |
0.007 |
58 |
2.8 |
SWC180DH2 |
55 |
600 |
0.162 |
56 |
SWC180DH3 |
40 |
550 |
0.16 |
52 |
SWC225DH1 |
225 |
40 |
20 |
15 |
85 |
710 |
196 |
135 |
152 |
120 |
8-17 |
20 |
5 |
32 |
9 |
0.415 |
0.0234 |
95 |
4.9 |
SWC225DH2 |
70 |
640 |
0.397 |
92 |
SWC250DH1 |
250 |
63 |
31.5 |
15 |
100 |
795 |
218 |
150 |
168 |
140 |
8-19 |
25 |
6 |
40 |
12.5 |
0.9 |
0.0277 |
148 |
5.3 |
SWC250DH2 |
70 |
735 |
0.885 |
136 |
SWC285DH1 |
285 |
90 |
45 |
15 |
120 |
950 |
245 |
170 |
194 |
160 |
8-21 |
27 |
7 |
40 |
15 |
1.876 |
0.051 |
229 |
6.3 |
SWC285DH2 |
80 |
880 |
1.801 |
221 |
SWC315DH1 |
315 |
125 |
63 |
15 |
130 |
1070 |
280 |
185 |
219 |
180 |
10-23 |
32 |
8 |
40 |
15 |
3.331 |
0.0795 |
346 |
8 |
SWC315DH2 |
90 |
980 |
3.163 |
334 |
SWC350DH1 |
350 |
180 |
90 |
15 |
140 |
1170 |
310 |
210 |
267 |
194 |
10-23 |
35 |
8 |
50 |
16 |
6.215 |
0.2219 |
508 |
15 |
SWC350DH2 |
90 |
1070 |
5.824 |
485 |
SWC390DH1 |
390 |
250 |
125 |
15 |
150 |
1300 |
345 |
235 |
267 |
215 |
10-23 |
40 |
8 |
70 |
18 |
11.125 |
0.2219 |
655 |
15 |
SWC390DH2 |
90 |
1200 |
10.763 |
600 |
注:1.Tf為在交變負荷下按疲勞強度所允許的轉矩。
2.Lmin為縮短后的最小長度。
3.L為安裝長度,按需要確定。 |
| |
