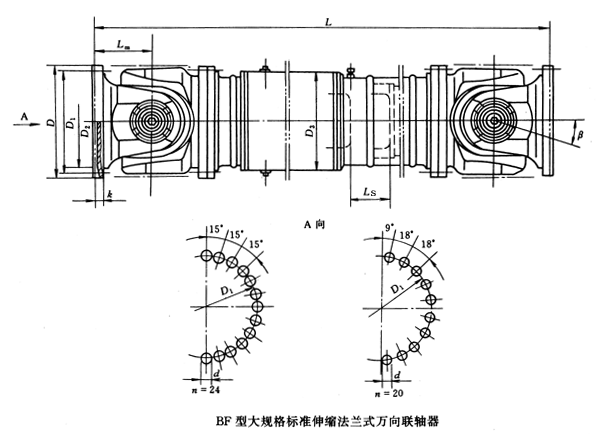

BF型大規格標準伸縮法蘭式萬向聯軸器基本參數和主要尺寸（JB/T5513-91）/mm

型號	回轉直 徑D	公稱轉矩 Tn/kN·m	疲勞轉矩 Tf/kN·m	軸線折角 β≤	伸縮量 LS	Lmin	D1 (js11)	D2	D3	Lm		n-d	k
										β=5°	β=10°
SWC680BF	680	1400	710	5°, 10°	250	3230	635	550	508	335	360	24-25	55
SWC780BF	780	2500	1250		250	3620	725	640	630	370	405	24-31	62
SWC840BF	840	3150	1600		250	3840	775	710	660	425	480	24-38	70
SWC920BF	920	4000	2000		300	4570	855	760	750	460	480	24-38	80
SWC1000BF	1000	5000	2500		300	4790	915	840	790	515	535	20-50	90
SWC1100BF	1100	6310	3150		300	5030	1015	920	850	570	600	20-50	100
SWC1200BF	1200	8000	4000		300	5280	1100	1000	900	620	660	20-58	110

    注：1.T_f為在交變負荷下按疲勞強度所允許的轉矩。

          2.L_min為縮短后的最小長度。

          3.L為安裝長度，按需要確定。
