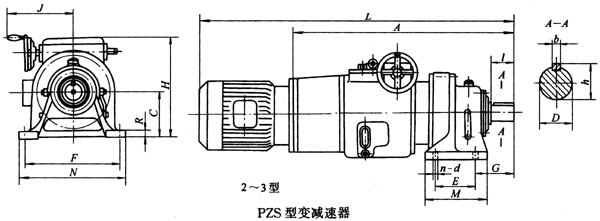

PZS型（大變速范圍）變減速器主要尺寸     /mm

規(guī)格代號	輸入功率/kW	減速器型號		F	E	G	n	d	D	b	h	l	J	H	C	M	N	R	A	L
1	0.4	A型	2	180	90	101	4	12	25	8	28.0	34	200	303	135	120	210	15	453	698
	0.75		3	250	100	151	4	16	35	10	38.0	55		308	140	150	290	20	494	739
	0.75		4	290	145	169	4	16	45	14	48.5	74		308	140	195	330	22	544	789
	0.4	B型	2	150	90	108	4	11	30	8	33.0	35		303	135	120	190	15	459	704
	0.75		3	240	110	125	4	13	35	10	38.5	56		308	140	160	280	15	495	740
	0.75		4	280	150	144	4	13	45	14	49.0	71		308	140	200	320	20	550	795
2	1.5	A型	5	370	150	206	4	16	55	16	59.0	91	260	365	160	260	420	25	727	1012
	2.2																		742	1062
	2.2		6	380	275	125	4	22	65	18	69.0	89		405	200	335	430	30	787	1107
	1.5	B型	5	340	200	158	4	17	55	16	60.0	80		365	160	250	390	25	712	997
	2.2																		727	1047
	2.2		6	340	320	155	4	22	70	20	76.0	102		405	200	380	400	25	794	1114
3	4	A型	7	420	320	145	4	22	80	22	85.0	109	296	455	220	380	470	30	1070	1410
	4		8	480	380	155	4	22	90	25	95.0	120		485	250	440	530	35	1125	1465
	5.5																		1144	1539
	3.7	B型	8	420	380	159	4	22	90	24	97.0	120		475	240	440	470	32	1107	1447
	5.5																		1126	1521
